Комплект интерфейсного реле Shenler RNC1CO060 + SNC05-E-D, винт.

Описание Технические характеристики Документация Условия эксплуатации Отраслевые применения Скачивание 3D модели

Артикул:

00-00091799

Количество контактов:

Ток контактов:

6 А

Назначение:

Интерфейсное

Серия:

RNC

Напряжение контактов:

220

Код катушки:

003~060:3~60 В пост. ток

Компания «ОвенКомплектАвтоматика» предлагает Вам приобрести комплект интерфейсного реле Shenler RNC1CO060 с колодкой SNC05-E-D, винтовой зажим, 1CO, 6A, 230VAC/DC. Этот простой в управлении прибор призван обеспечивать гальваническую развязку между управляющей сетью и объектом управления, например, электродвигателем или освещением. 1 контакт переключающий с нагрузкой 6 А, переменный/постоянный ток с напряжением управления 230 В

Подробное описание

773 руб. / шт.

Нет в наличии

О доставке

Об оплате

Подробное описание

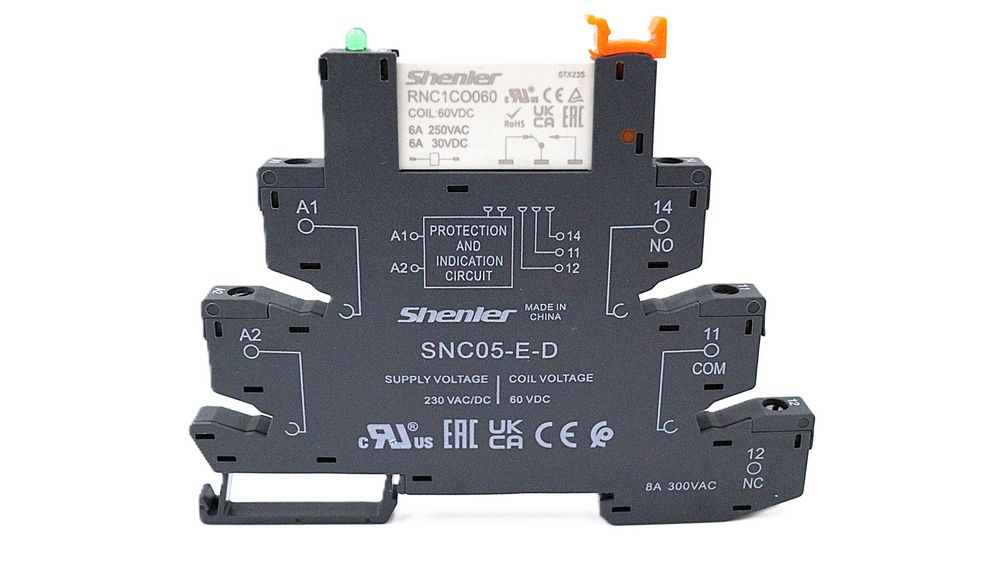

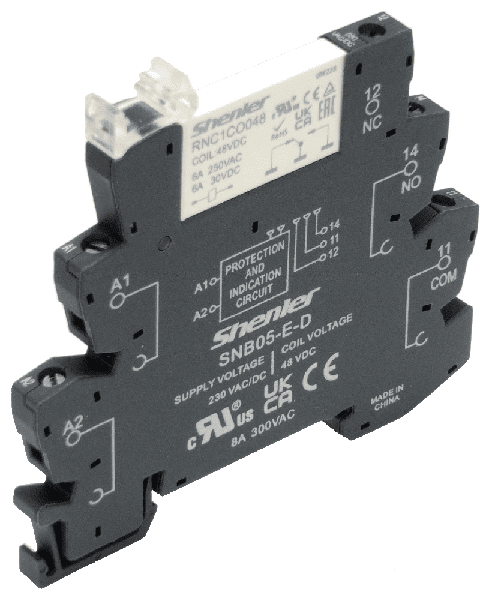

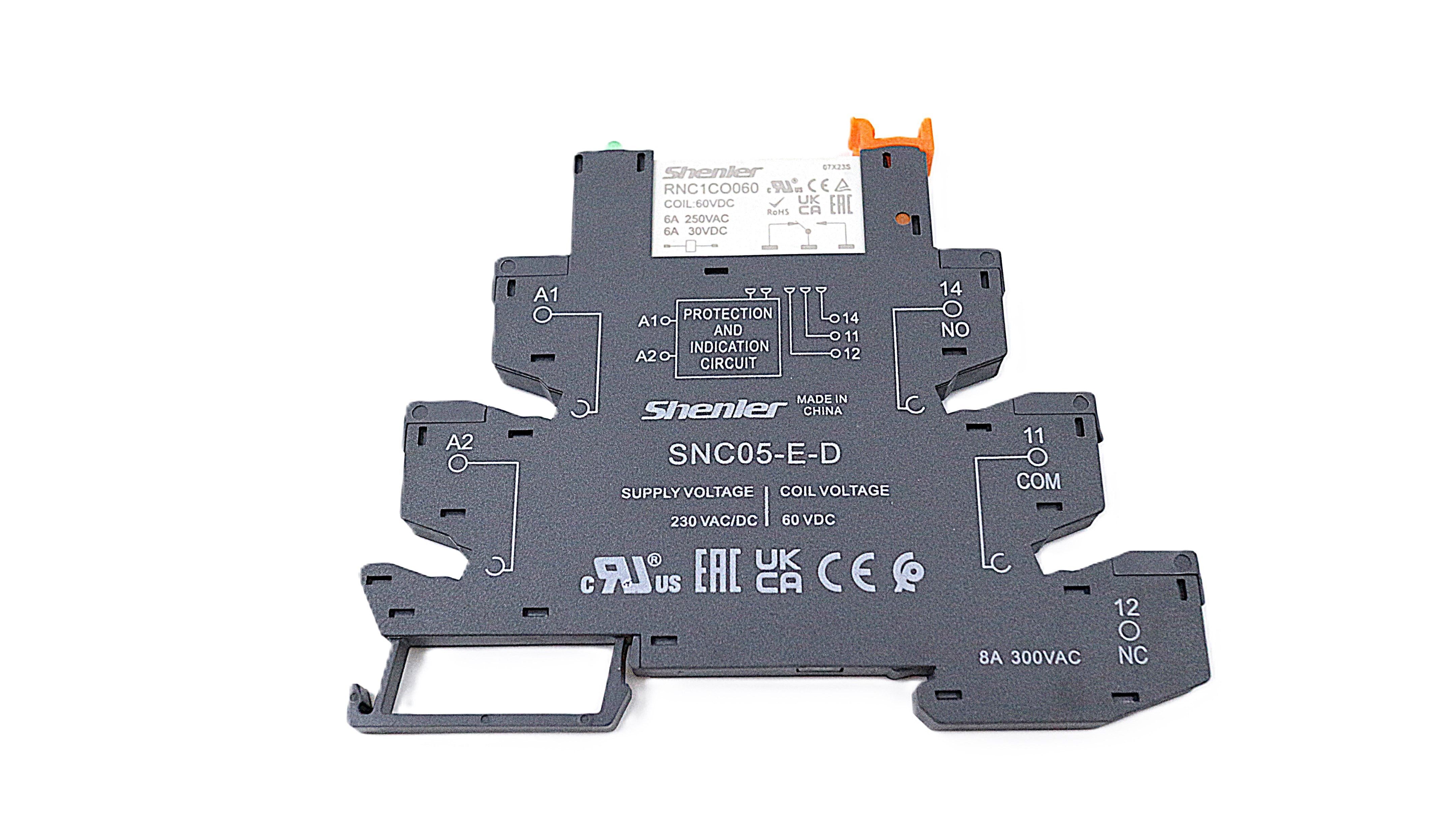

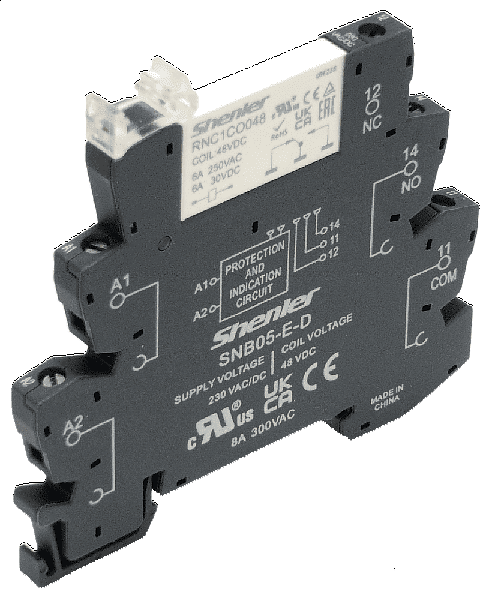

Комплект интерфейсного реле Shenler RNC1CO060 с колодкой SNC05-E-D, винтовой зажим, 1CO, 6A(250VAC), 230VAC/DC, LED, W=6.2mm

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.

Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.

Области применения

Интерфейсное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.

Основные условия эксплуатации промежуточного Реле

Температурный диапазон -40 до 55 °С.
Влажность воздуха до 80%.
Рабочее положение в пространстве горизонтальное, либо вертикальное.

Интерфейсное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики

Тип реле

1A: (NO - нормально разомкнутый)
1C: (CO - переключающий)

Тип контактов

(O: вертикально)
(P: горизонтально)

Напряжение катушки

003~060:3~60 В пост. ток

Дополнительно

(S: 0,17 Вт энергопотребление катушки, V:0,21 Вт, G: позолоченные контакты)

Характеристики

Малый размер, высокая чувствительность, низкое энергопотребление, Максимальный коммутируемый ток 6A.
Ультратонкая конструкция, защита окружающей среды, используется с розетками.

Технические характеристики

Тип контактной нагрузки		1A, 1C
Тип нагрузки	Резистивная	6А/250VAC, 30VDC

	Индуктивная	1500ВА, 180Вт
Сопротивление контакта		≤100 Моm (позолоченный контакт ≤30 Моm)
Материал контакта		сплав серебра
Электрическая долговечность		≥105 циклов (1800Ops/h)
Механическая долговечность		≥107 циклов (18000Ops/h)

Рабочее напряжение (при 23°С)	DC: ≤75% от номинального напряжения
Напряжение расцепления (при 23°С)	DC: ≥5% от номинального напряжения
Максимально допустимое напряжение (при 23°С)	110% (номинального напряжения)

Сопротивление изоляции	≥1000 Моm (500VDC)
Потребляемая мощность катушки	3~24VDC (Вт)	0.17 Вт
	48~60VDC (Вт)	0.21 Вт
Время срабатывания		≤8 мс
Время разъединения		≤4 мс
Диэлектрическая прочность	Между контактами	1000В AC/мин (ток утечки 1 мA)
	Между контактом и катушкой	4000В AC/1 мин (Ток утечки 1 мA)
Температура окружающей среды	-40~+85 °C
Влажность	5%~85%RH
Атмосферное давление	86~106 KПa

Ударопрочность	10G (полусинусоидальный ударный импульс: 11 мс)
Виброустойчивость	10~55 Гц двойная амплитуда: 1.0 мм
Варианты установки	PCB или розетки
Вес	6г
Тип используемой розетки	SMC05 / SNC05-E
