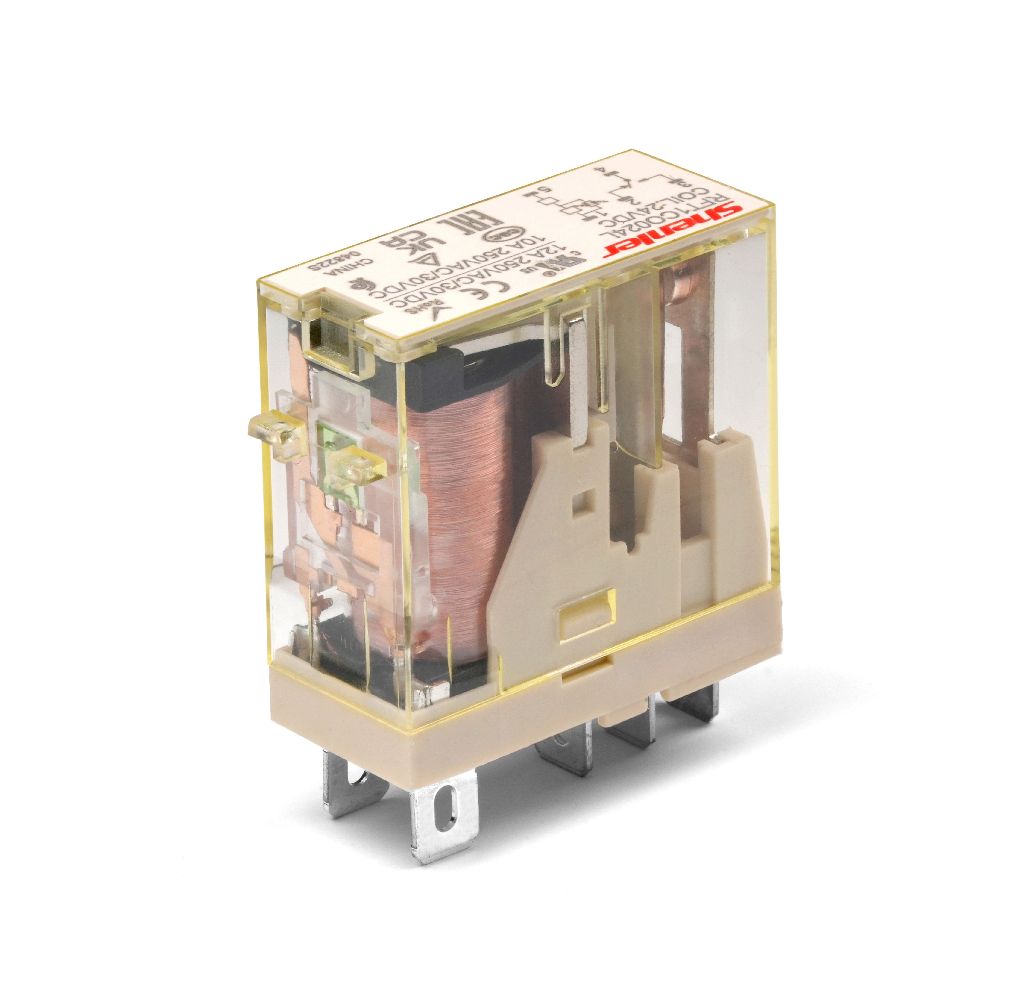

Промежуточное реле Shenler RFT1CO524 1CO 12A 24VAC

Промежуточное реле Shenler RFT1CO524 1CO 12A 24VAC
Артикул:
WA-00002755
Количество контактов:
1
Ток контактов:
12 А
Назначение:
Интерфейсное
Серия:
RFT
Напряжение контактов:
24
Код катушки:
006~110: 6~110В DC,506~740: 6~240В AC
Промежуточное реле Shenler RFT1CO524 1CO 12A 24VAC — миниатюрный размер, мощная коммутационная способность, высокая чувствительность. Реле имеет широкий диапазон вариантов и доступных опций. 1 контакт с нагрузкой 12 А, переменный ток с напряжением управления 24 В
Подробное описание
card detail icon
По запросу
Есть в наличии
О доставке
Об оплате
Подробное описание

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.

Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п

Области применения

Промежуточное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.

Основные условия эксплуатации промежуточного Реле
  • Температурный диапазон -40 до 55 °С.
  • Влажность воздуха до 80%.
  • Рабочее положение в пространстве горизонтальное, либо вертикальное.

Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики
    Тип реле
  • 1,2 (А: Нормально открытое, В: нормально закрытое, С: переключаемы контакты)
    Тип контактов
  • O: пылезащитная крышка, присоединяемая розетка 15A/10A
  • I: пылезащитная крышка, присоединяемая розетка 18A/16A
    Напряжение катушки
  • 006~110: 6~110В DC
  • 506~740: 6~240В AC
    Дополнительно
  • (L:светодиод, T: Кнопка, D: шунтирующий диод, B: с верхними крепёжными скобами)
    Характеристики
  • Миниатюрный размер, мощная коммутационная способность, высокая чувствительность.
  • Тонкий корпус и компактный размер
  • 1 полюс 12А; 2 полюса 8А
  • Имеет встроенный светодиод
  • Имеет блокируемую тест-кнопку и механических индикатор
  • Цветовая маркировка тест-кнопки по типу катушки (AC - красный / DC - голубой)
Технические характеристики
Характеристики контактов Тип контактной группы 1C 2C
Номинальный ток / номинальное напряжение Резистивная нагрузка 12A/250VAC, 30VDC 8A/250VAC, 30VDC
Индуктивная нагрузка 1/3HP, 240VAC 1/6HP, 240VAC
Макс. коммутируемая мощность 3000VA, 360W 2000VA, 240W
Мин. коммутируемая мощность 170mW (17V/10mA)
Сопротивление контакта ≤50мΩ
Материал контакта AgSnO2
Электрическая прочность (110% номинального напряжения, 55°C) ≥20 х 104 (1800 цикл/час)
Электрическая прочность (при норм. температуре) ≥30 х 104 (600 цикл/час)
Механическая прочность ≥2000 х 104 (18000 цикл/час)
Напряжение втягивания (при 23°С) DC: ≤75% (номинального напряжения), AC: ≤80% 50/60Гц (номинального напряжения)
Напряжение опускания (при 23°С) DC: ≥10% от номинального напряжения, AC: ≥30% 50/60Гц (номинального напряжения)
Максимально напряжение (при 23°С) 110% (номинального напряжения)
Сопротивление изоляции ≥1000МΩ (500VDC)
Рабочая мощность катушки DC (W) приблизительно ~0.53
AC (VA) приблизительно ~1.0
Время срабатывания (при номинальном напряжении) ≤20 мс
Время разъединения (при номинальном напряжении) ≤20 мс
Напряжение пробоя Между открытыми контактами 1000VAC/1 мин (ток утечки 1 mA)
Между полюсами 3000VAC/1 мин (ток утечки 1 mA)
Между контактом и катушкой 5000VAC/1 мин (ток утечки 1 mA)
Степень защиты корпуса IP50
Температура окружающей среды -40~+55 °C
Влажность 5%~85% относительной влажности
Атмосферное давление 86~106KPa
Ударопрочность 10G (ударный импульс полуволны: 11 мс)
Виброустойчивость 10~55Гц двойная амплитуда: 1.0 мм
Способ монтажа Для монтажа в колодках
Вес 18г
Тип используемой розетки SRU05-E SRU08-E
Документация
document icon
Catalog-SHENLER.pdf
