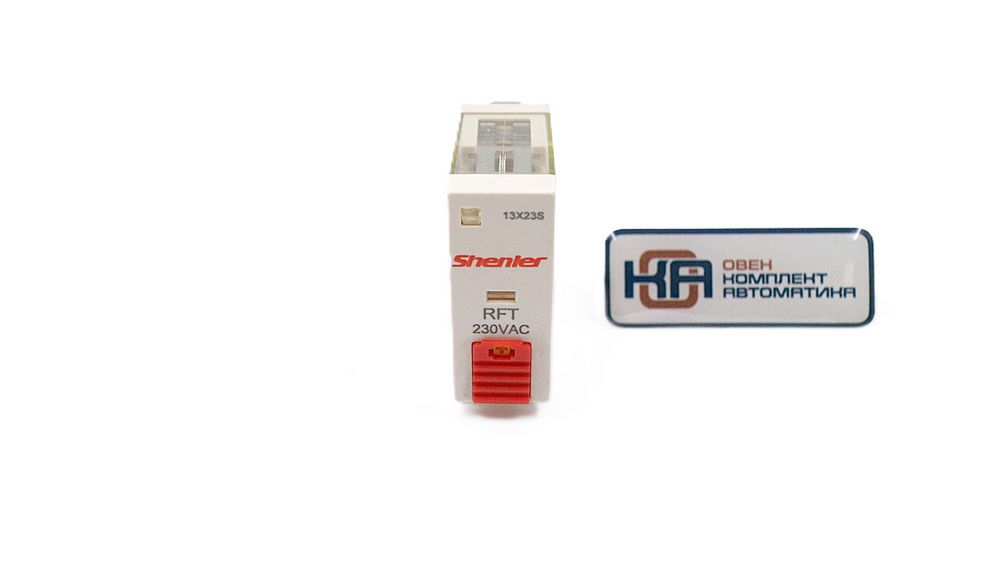

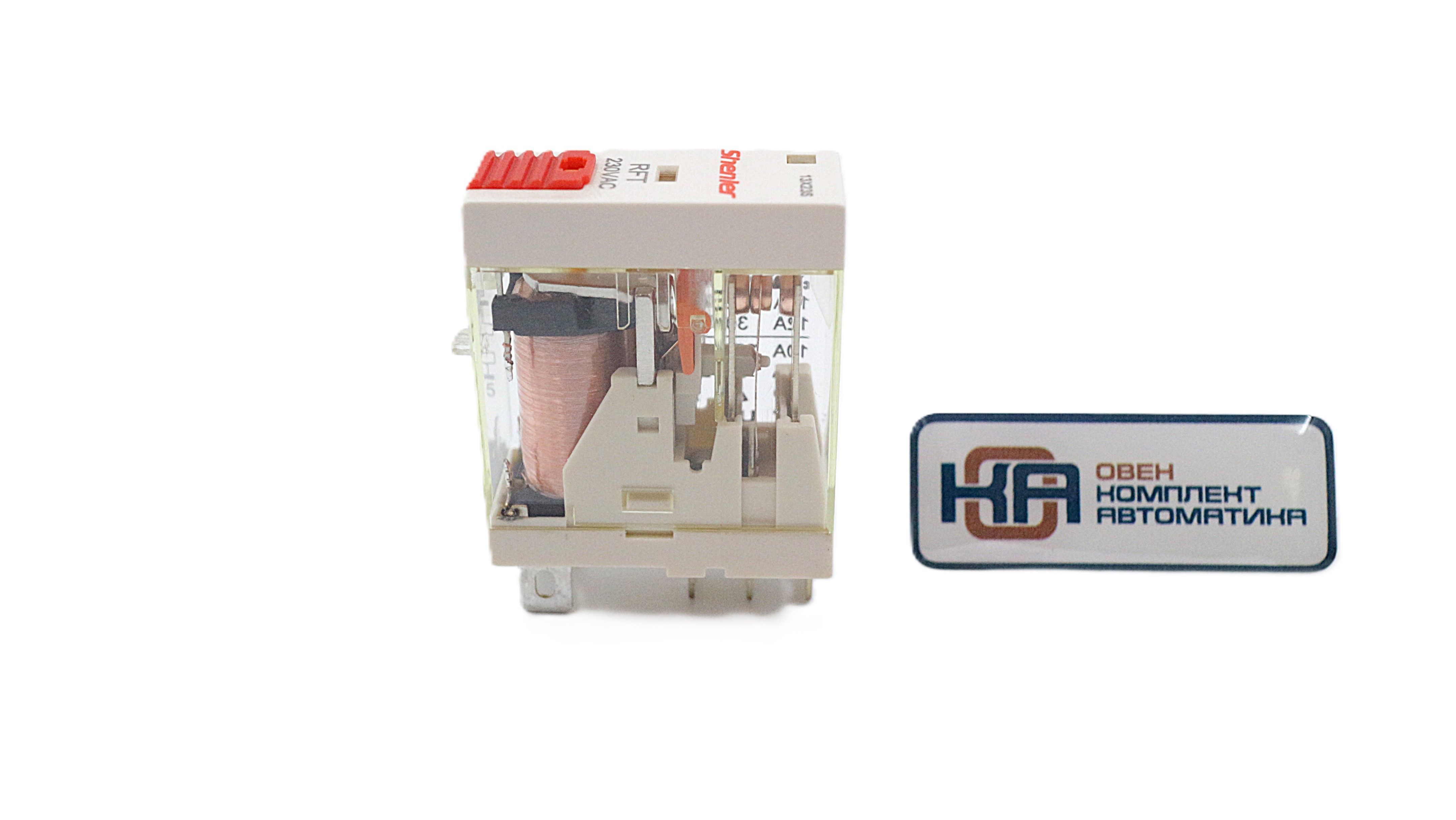

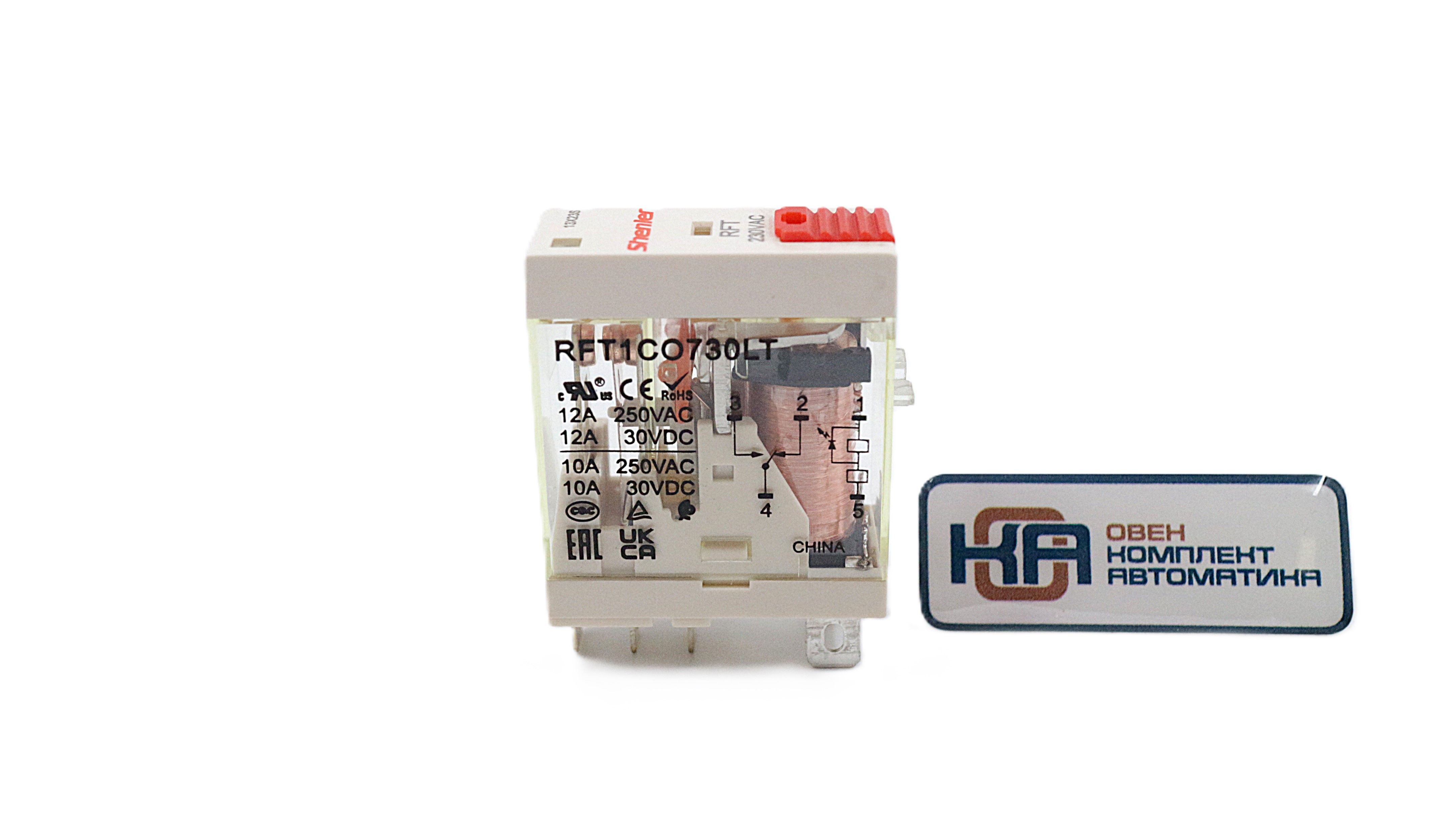

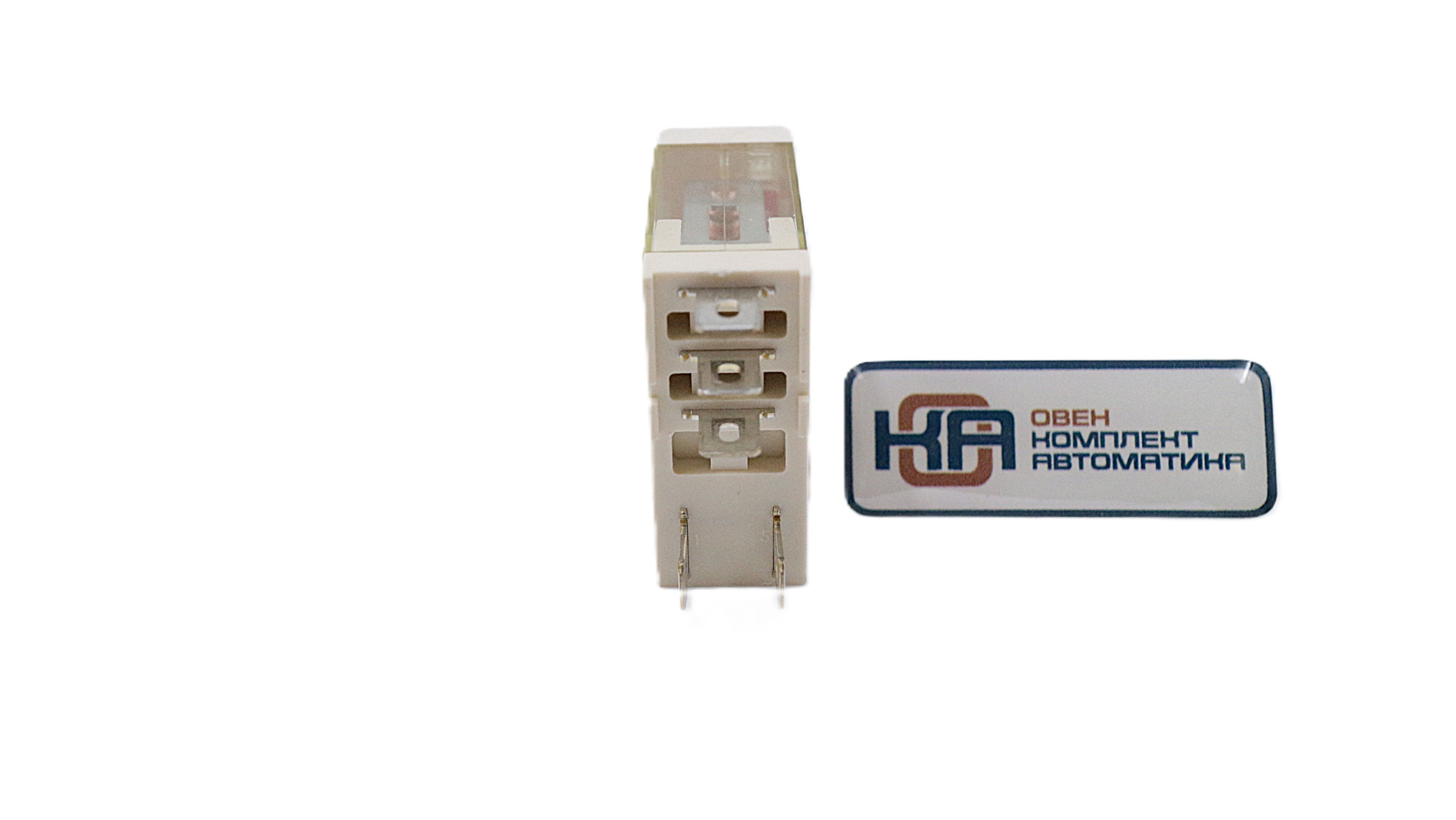

Промежуточное реле Shenler RFT1CO730LT 230VAC 12A 1 СО

Промежуточное реле Shenler RFT1CO730LT 230VAC 12A 1 СО
Артикул:
RFT1CO730LT
Количество контактов:
1
Ток контактов:
12 А
Назначение:
Интерфейсное
Серия:
RFT
Напряжение контактов:
230
Код катушки:
006~110: 6~110В DC,506~740: 6~240В AC
Промежуточное реле Shenler RFT1CO730LT, 1CO, 12A(250VAC/30VDC), 230VAC, мех. индикация, тест-кнопка с блокировкой, LED — миниатюрный размер, мощная коммутационная способность, высокая чувствительность. Реле имеет широкий диапазон вариантов и доступных опций. 1 контакт с нагрузкой 12 А, переменный ток с напряжением управления 230 В
Подробное описание
card detail icon
334 руб. / шт.
plus icon
minus icon
Есть в наличии
О доставке
Об оплате
Подробное описание

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.

Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п

Области применения

Промежуточное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.

Основные условия эксплуатации промежуточного Реле
  • Температурный диапазон -40 до 55 °С.
  • Влажность воздуха до 80%.
  • Рабочее положение в пространстве горизонтальное, либо вертикальное.

Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики
    Тип реле
  • 1,2 (А: Нормально открытое, В: нормально закрытое, С: переключаемы контакты)
    Тип контактов
  • O: пылезащитная крышка, присоединяемая розетка 15A/10A
  • I: пылезащитная крышка, присоединяемая розетка 18A/16A
    Напряжение катушки
  • 006~110: 6~110В DC
  • 506~740: 6~240В AC
    Дополнительно
  • (L:светодиод, T: Кнопка, D: шунтирующий диод, B: с верхними крепёжными скобами)
    Характеристики
  • Миниатюрный размер, мощная коммутационная способность, высокая чувствительность.
  • Тонкий корпус и компактный размер.
  • 1 полюс 12А; 2 полюса 8А.
  • Имеет встроенный светодиод.
  • Имеет блокируемую тест-кнопку и механических индикатор.
  • Цветовая маркировка тест-кнопки по типу катушки (AC - красный / DC - голубой).
  • LT: светодиод - тест-кнопка.
Технические характеристики
Контакты Тип контактной нагрузки 1C 2C
Тип нагрузки Резистивная 12А/250В AC, 30В DC 8A/250В AC, 30В DC
Индуктивная 1/3HP, 240В AC 1/6HP, 240В AC
Эксплуатационная мощность (резистивная) 3000ВА, 360Вт 2000ВА, 240Вт
Сопротивление контакта ≤50 Моm
Материал контакта сплав серебра
Электрическая долговечность ≥105 циклов (1800Ops/h)
Механическая долговечность ≥107 циклов (18000Ops/h)
Рабочее напряжение (при 23°С) DC: ≤75% от номинального напряжения, AC: ≤80% от номинального напряжения
Напряжение расцепления (при 23°С) DC: ≥10% от номинального напряжения, AC: ≥30% от номинального напряжения
Максимально допустимое напряжение (при 23°С) 110% (номинального напряжения)
Сопротивление изоляции ≥1000 Mom (500VDC)
Потребляемая мощность катушки 3~24 В DC (Вт) 0.53 Вт
48~60 В DC (Вт) 1.0 Вт
Время срабатывания ≤20 мс
Время разъединения ≤10 мс
Диэлектрическая прочность Между контактами 1000В AC/1 мин (ток утечки 1 мA)
Между контактами (разного полюса) 3000В AC/1 мин (ток утечки 1 мA)
Между контактом и катушкой 5000В AC/1 мин (ток утечки 1 мA)
Температура окружающей среды -40~+55 °C
Влажность 5%~85%RH
Атмосферное давление 86~106 KПa
Ударопрочность 10G (полусинусоидальный ударный импульс: 11 мс)
Виброустойчивость 10~55 Гц двойная амплитуда: 1.0 мм
Варианты установки PCB или розетки
Вес 18г
Тип используемой розетки SRU05-E SRT05-P / SRU08-E SRT08-P
