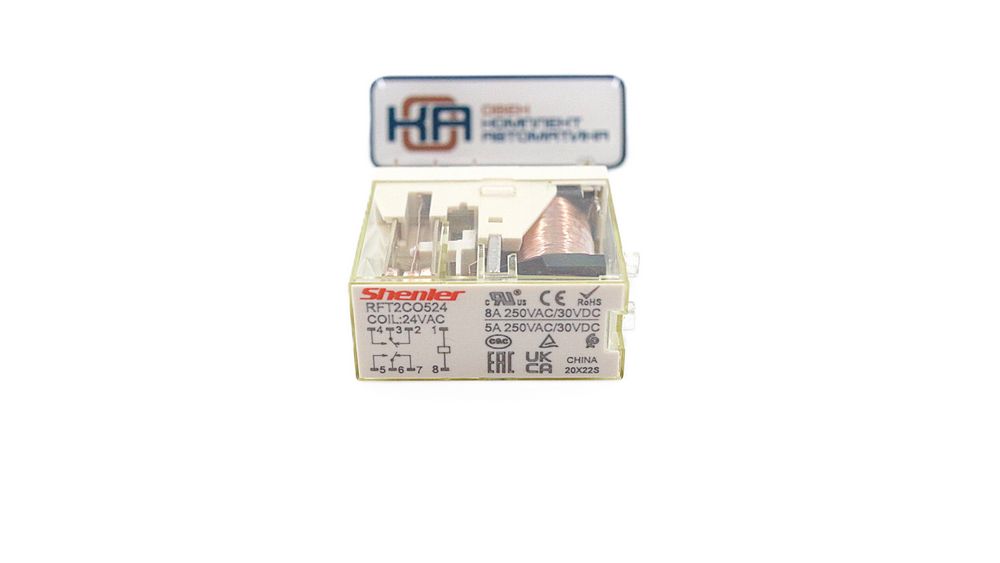

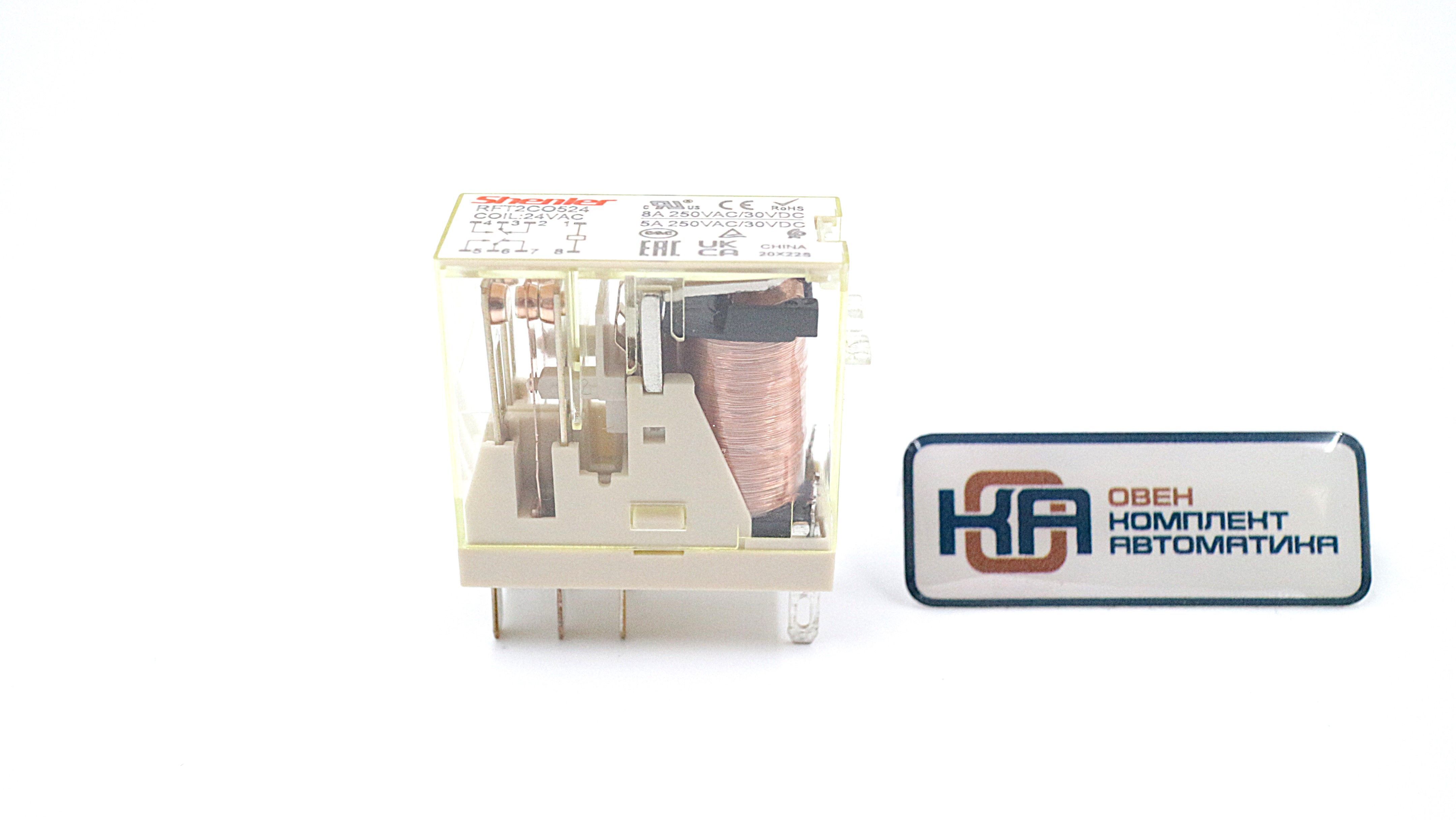

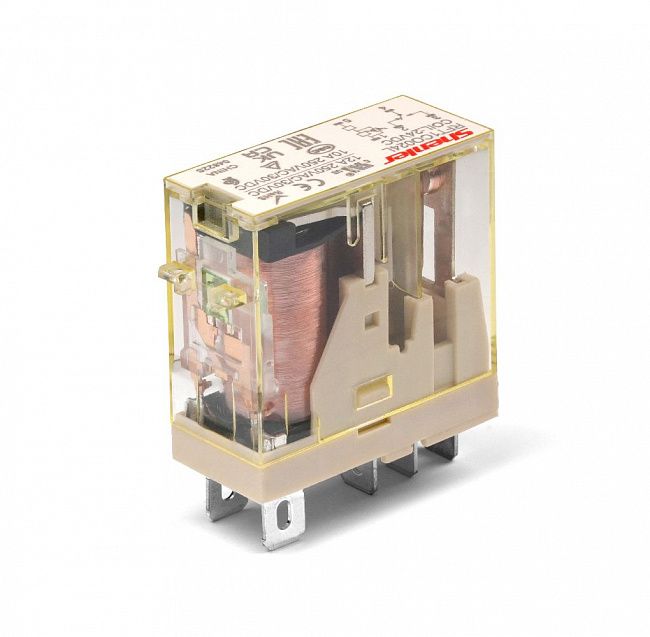

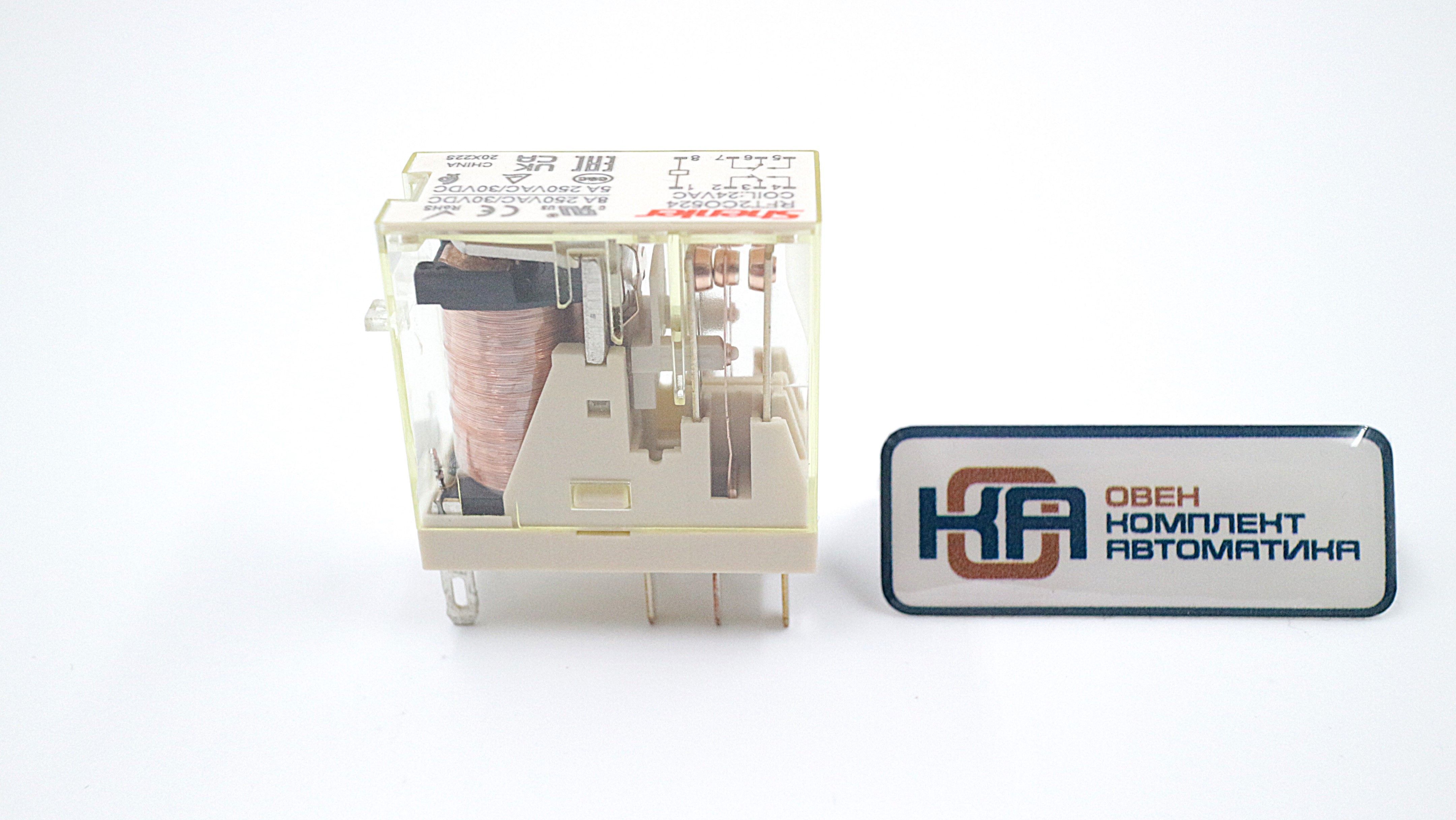

Подробное описание
Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.
Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п
Области применения
Промежуточное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.
Основные условия эксплуатации промежуточного Реле
- Температурный диапазон -40 до 55 °С.
- Влажность воздуха до 80%.
- Рабочее положение в пространстве горизонтальное, либо вертикальное.
Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
Краткие характеристики
Тип реле
- 1,2 (А: Нормально открытое, В: нормально закрытое, С: переключаемы контакты)
Тип контактов
- O: пылезащитная крышка, присоединяемая розетка 15A/10A
- I: пылезащитная крышка, присоединяемая розетка 18A/16A
Напряжение катушки
- 006~110: 6~110В DC
- 506~740: 6~240В AC
Дополнительно
- (L:светодиод, T: Кнопка, D: шунтирующий диод, B: с верхними крепёжными скобами)
Характеристики
- Миниатюрный размер, мощная коммутационная способность, высокая чувствительность.
- Тонкий корпус и компактный размер
- 1 полюс 12А; 2 полюса 8А
- Имеет встроенный светодиод
- Имеет блокируемую тест-кнопку и механических индикатор
- Цветовая маркировка тест-кнопки по типу катушки (AC - красный / DC - голубой)
Технические характеристики
Контакты |
Тип контактной нагрузки |
1С |
2C |
|
Тип нагрузки |
Резистивная |
12А/250В AC,30В DC |
8A/250В AC,30В DC |
|
Индуктивная |
1/3HP, 240В AC |
1/6HP, 240В AC |
Эксплуатационная мощность (резистивная) |
|
3000ВА, 360Вт |
2000ВА, 240Вт |
Сопротивление контакта |
|
≤50 Моm |
|
Материал контакта |
|
сплав серебра |
|
Электрическая долговечность |
|
≥105 циклов (1800Ops/h) |
|
Механическая долговечность |
|
≥107 циклов (18000Ops/h) |
|
Рабочее напряжение (при 23°С) |
DC: ≤75% от номинального напряжения, AC: ≤80% от номинального напряжения |
Напряжение расцепления (при 23°С) |
DC: ≥10% от номинального напряжения, AC: ≥30% от номинального напряжения |
Максимально допустимое напряжение (при 23°С) |
110% (номинального напряжения) |
Сопротивление изоляции |
≥1000 Mom (500VDC) |
Потребляемая мощность катушки |
3~24 В DC (Вт) |
0.53 Вт |
|
48~60 В DC (Вт) |
1.0 Вт |
Время срабатывания |
|
≤20 мс |
Время разъединения |
|
≤10 мс |
Диэлектрическая прочность |
Между контактами |
1000В AC/1 мин (ток утечки 1 мA) |
|
Между контактами (разного полюса) |
3000В AC/1 мин (ток утечки 1 мA) |
|
Между контактом и катушкой |
5000В AC/1 мин (ток утечки 1 мA) |
Температура окружающей среды |
-40~+55 °C |
|
Влажность |
5%~85%RH |
|
Атмосферное давление |
86~106 KПa |
|
Ударопрочность |
10G (полусинусоидальной ударный импульс: 11 мс) |
Виброустойчивость |
10~55 Гц двойная амплитуда: 1.0 мм |
Варианты установки |
PCB или розетки |
Вес |
18г |
Тип используемой розетки |
SRU05-E SRT05-P / SRU08-E SRT08-P |
Документация
Catalog-SHENLER.pdf
