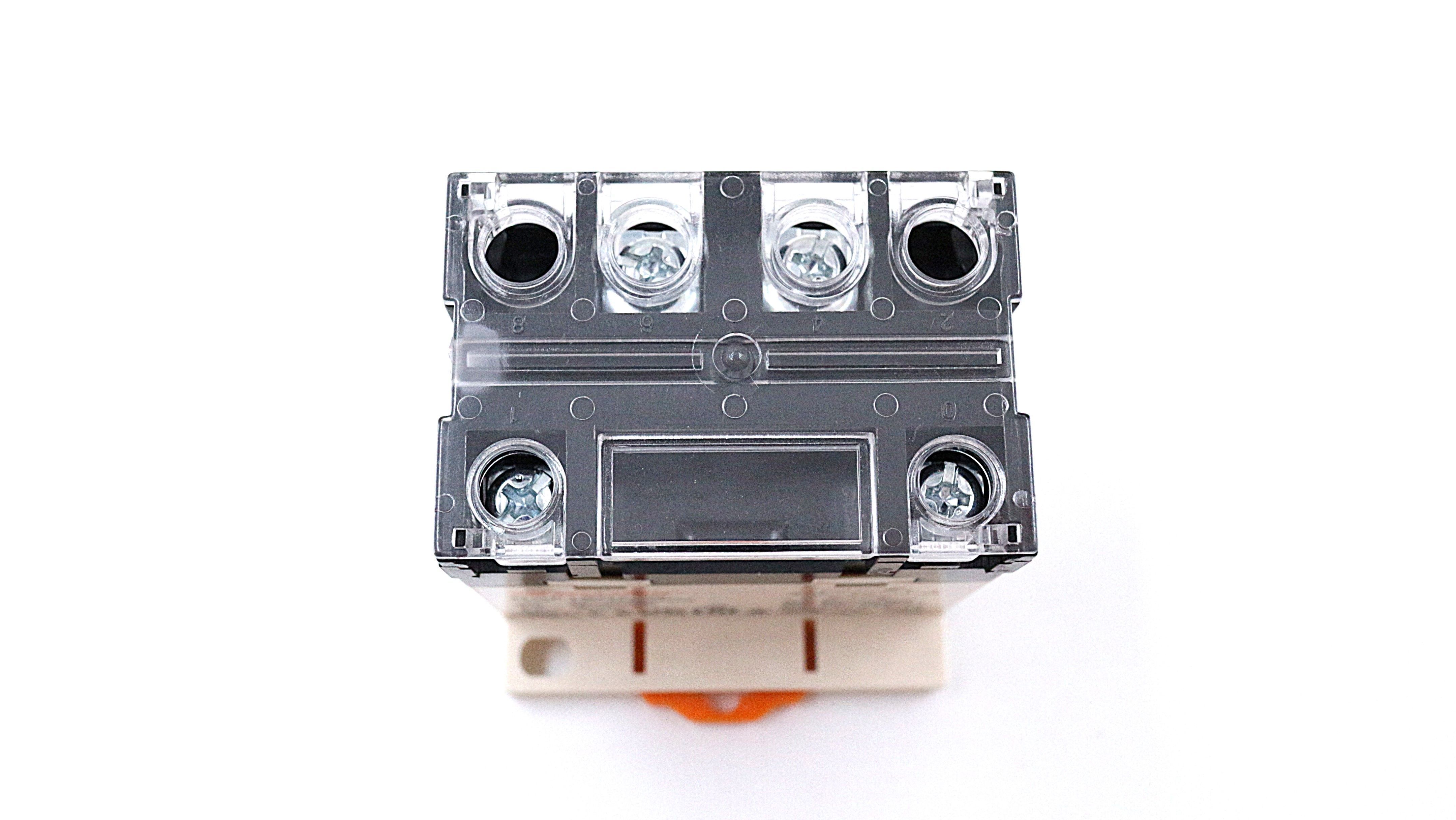

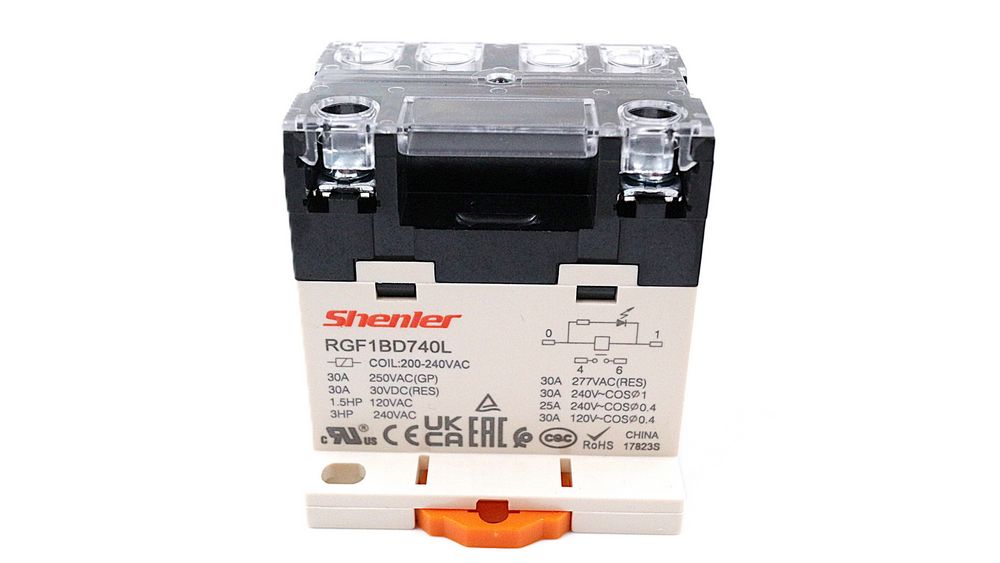

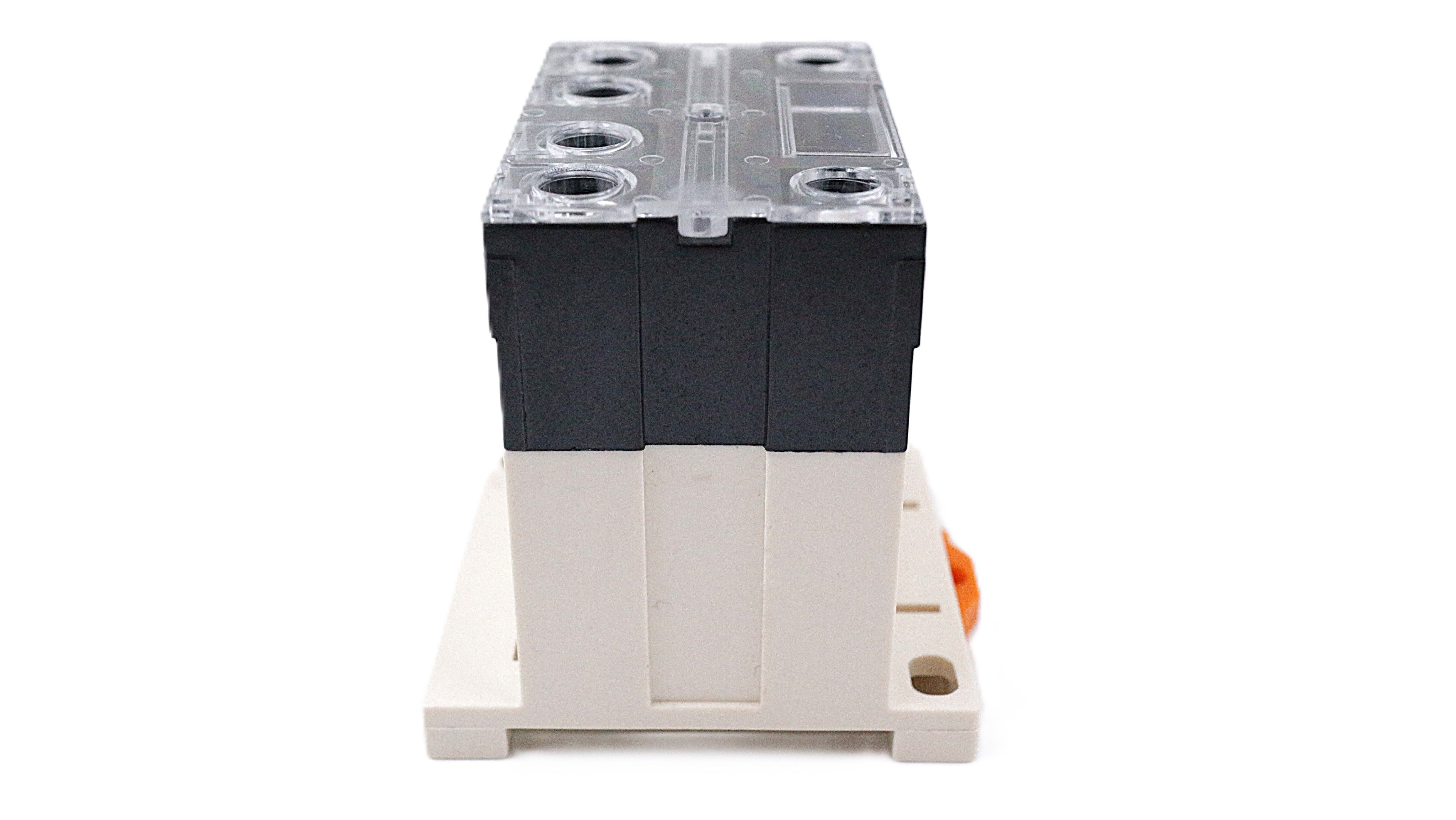

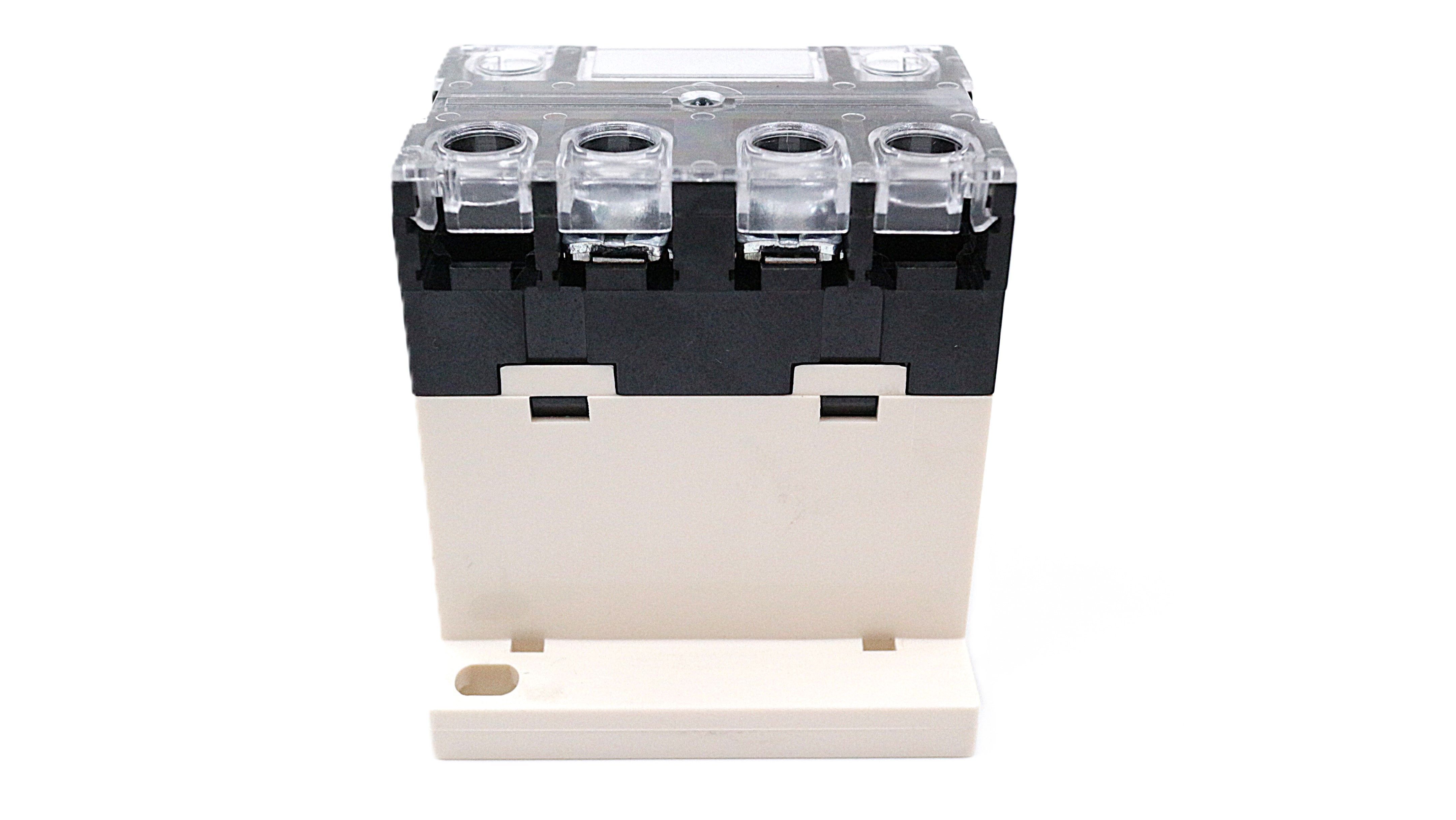

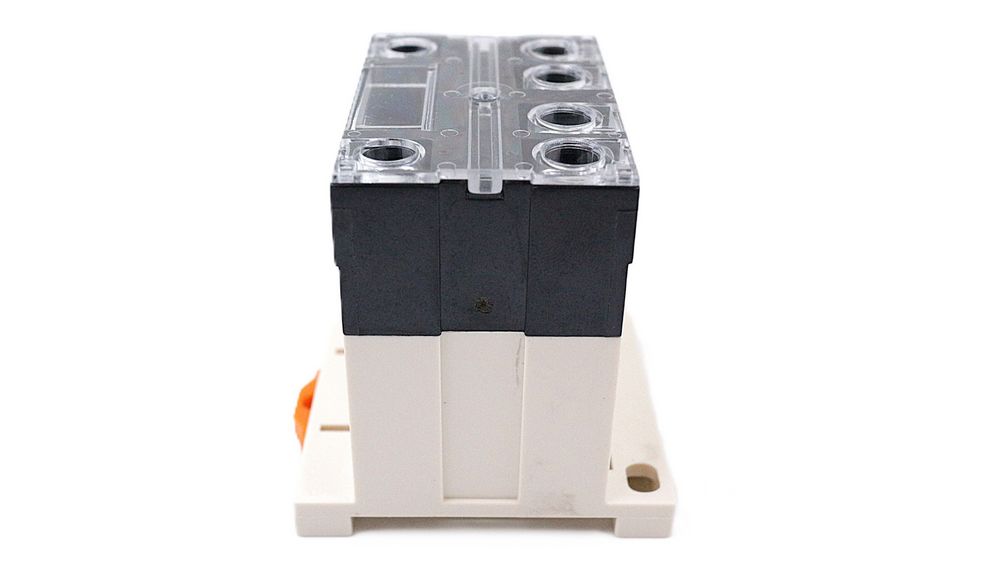

Силовое реле Shenler RGF1BD740L 1СО 30A 200-240VAC
5,0
Артикул:RGF1BD740L
Количество контактов:1
Ток контактов:30
Назначение:Силовые
Серия:RGF
Напряжение контактов:220
Код катушки:006~220: 6~220VDC
506~900: 6~400VAC
В наличии
Средние сроки доставки по России составляют от 2 до 5 дней
В зависимости от объема заказа предоставляются скидки. Подробности уточняйте у менеджера.
Мы сейчас на связи!
Свяжемся с вами в течение 10 минут для уточнения деталей
- Описание
- Характеристики
- Доставка, оплата, гарантия
- Ответы на вопросы
Силовое реле Shenler RGF1BD740L 1СО 30A 200-240VAC.
Используется как связующее звено между слаботочными системами управления и силовыми устройствами. Оно применяется для защиты приборов от высокого напряжения. Данная модель при небольших габаритах характеризуется повышенной чувствительностью и усиленной коммутационной способностью. Устройство выпускается в нескольких типах исполнения. Реле имеет 1 контакт с нагрузкой 30 А и рассчитано на переменный ток с напряжением 200-240VAC.
Модель Shenler RGF1BD740L является продукцией китайской корпорации Shenle Corporation Ltd. – одного из крупнейших мировых производителей промышленной электроники. Устройство подходит для подключения к нескольким типам контактов и установки на стандартную DIN-рейку или плоскость в щите или ШУ.
В каталоге вы можете выбрать вариант исполнения со светодиодом и режимом ручного переключения для более удобной настройки. При подключении к сети ток подается на лампочку, так что при включении приборов сразу видно, какие из них работают. С помощью ручного переключения можно проверить подсоединенное оборудование, поочередно размыкая одну цепь и замыкая другую.
Промежуточное реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных. Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.
Чтобы купить промежуточное реле в нашем интернет-магазине, оставьте заявку на сайте или закажите обратный звонок.
Области применения
Промежуточное реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.
Основные условия эксплуатации промежуточного Реле
- Температурный диапазон -25 до 55 °С.
- Влажность воздуха до 85%.
- Рабочее положение в пространстве горизонтальное, либо вертикальное.
Промежуточное реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
Краткие характеристики
Тип контактов- 1A (NO)
- 2A (NO)
- O: втычное
- OU: втычное и фланец
- OD: втычное и DIN-рейка
- OK: втычное и фиксатор
- P: печатная плата
- BU: винтовые клеммы и фланец
- BD: винтовые клеммы и DIN-рейка
- 006~220: 6~220VDC
- 506~900: 6~400VAC
- L: диод (только для типов BU и BD)
- F: со вспомогательным модулем
- S: с нагрузкой контактов 40A/250VAC (только для 2 полюсов)
- 1 полюс 30А; 2 полюса 25А/40А
- Клеммы 1/4" сверху для быстрого подключения

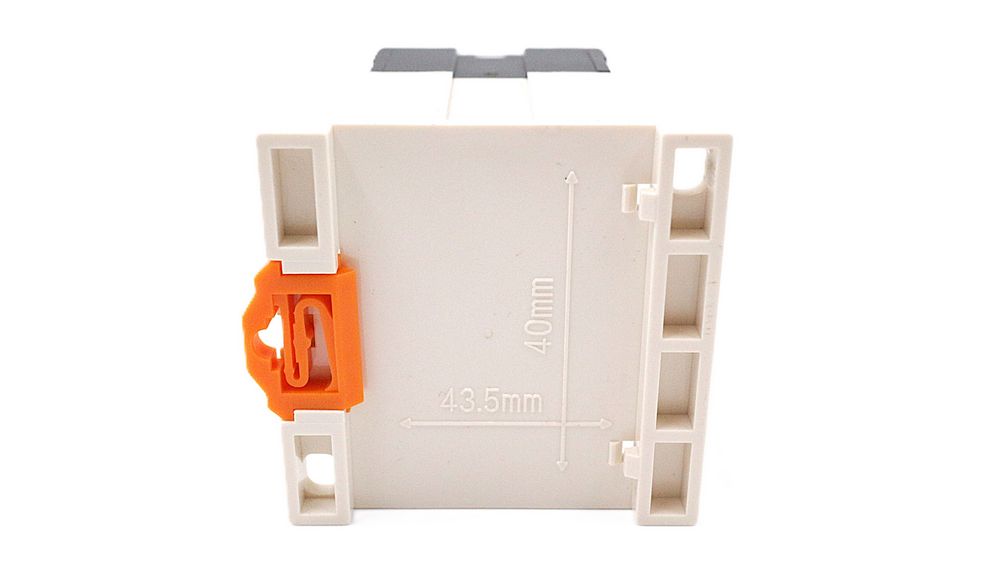

- Установочный паз для монтажа на DIN-рейку
- Имеют крышку для защиты пальцев
- Соответствуют директиве RoHs
- Имеют механический индикатор защитного модуля
|
Контакты |
Тип контактной группы |
1A |
2A |
2A-S |
|||
|
Номинальный ток / |
Резистивная |
30A 277VAC/30VDC |
25A 277VAC/30VDC |
40A 250VAC/30VDC |
|||
|
Индуктивная |
1.5HP, 120VAC; 3HP, 240VAC |
||||||
|
Эксплуатационная мощность (резистивная) |
8310VA, 900W |
6925VA, 750W |
10000VA, 1200W |
||||
|
Сопротивление контакта |
≤50мΩ |
||||||
|
Вспомогательный модуль
|
Контакт |
1CO |
|||||
|
Нагрузка (резистивная) |
3A 250VAC |
||||||
|
Ном. мощ-ть (резистивная) |
750VA |
||||||
|
Материал контакта |
AgSnO2 |
||||||
|
Электрическая прочность |
≥105 (1800 цикл/час) |
≥5 x 104 (360 цикл/час) |
|||||
|
Механическая прочность |
≥5000 x 104 (18000 цикл/час) |
||||||
|
Напряжение втягивания (при 23°С) |
DC: ≤80% от номинального напряжения, AC ≤80% 50/60Hz от номинального напряжения |
||||||
|
Напряжение опускания (при 23°С) |
DC: ≥15% от номинального напряжения, AC ≥15% 50/60Hz от номинального напряжения |
||||||
|
Максимально допустимое напряжение (при 23°С) |
110% от номинального напряжения |
||||||
|
Сопротивление изоляции |
≥1000мΩ (500VDC) |
||||||
|
Рабочая мощность катушки |
DC (W) |
приблизительно 1.9 Вт |
|||||
|
AC (VA) |
приблизительно 2.5 Вт |
||||||
|
Время включения |
≤30 мс |
||||||
|
Время выключения |
≤30 мс |
||||||
|
Напряжение пробоя
|
Между открытыми контактами |
2000VAC/1 мин (Ток утечки 1 мA) |
|||||
|
Между полюсами |
2000VAC/1 мин (Ток утечки 1 мA) |
||||||
|
Между контактом и катушкой |
4000VAC/1 мин (Ток утечки 1 мA) |
||||||
|
Степень защиты корпуса |
IP50 |
||||||
|
Температура окружающей среды |
-25~+55°C |
||||||
|
Влажность |
35%~85% относительно влажности |
||||||
|
Атмосферное давление |
86~106KПa |
||||||
|
Ударопрочность |
10G (полусинусоидальной ударный импульс: 11 мс) |
||||||
|
Виброустойчивость |
10~55Hz двойная амплитуда: 1.5 мм |
||||||
|
Монтаж |
втычное, на винтовых креплениях, РСВ, монтаж на DIN-рейку |
||||||
|
Вес изделия |
втычное 90г, винтовое 120г, винтовое+монтаж на DIN-рейку со вспомогательным модулем 135г |
||||||
Технические характеристики катушки (23°C)
| Код катушки | 006 | 012 | 024 | 048 | 110 | 220 | ||
| Номинальное напряжение, VDC | 6 | 12 | 24 | 48 | 110 | 220 | ||
| Сопротивление катушки, Ω | 18.9 | 75 | 303 | 1220 | 6360 | 25474 | ||
| Код катушки | 506 | 512 | 524 | 548 | 615 | 740 | 880 | 900 |
| Номинальное напряжение, VAC | 6 | 12 | 24 | 48 | 100-120 | 200-240 | 380 | 400 |
| Сопротивление катушки, Ω | 14 | 55 | 275 | 1100 | 5200 | 21000 | 62650 | 62650 |
| Примечание: при напряжении катушки ≤110В сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110В сопротивление измеряется с допуском ±15%Ω | ||||||||
