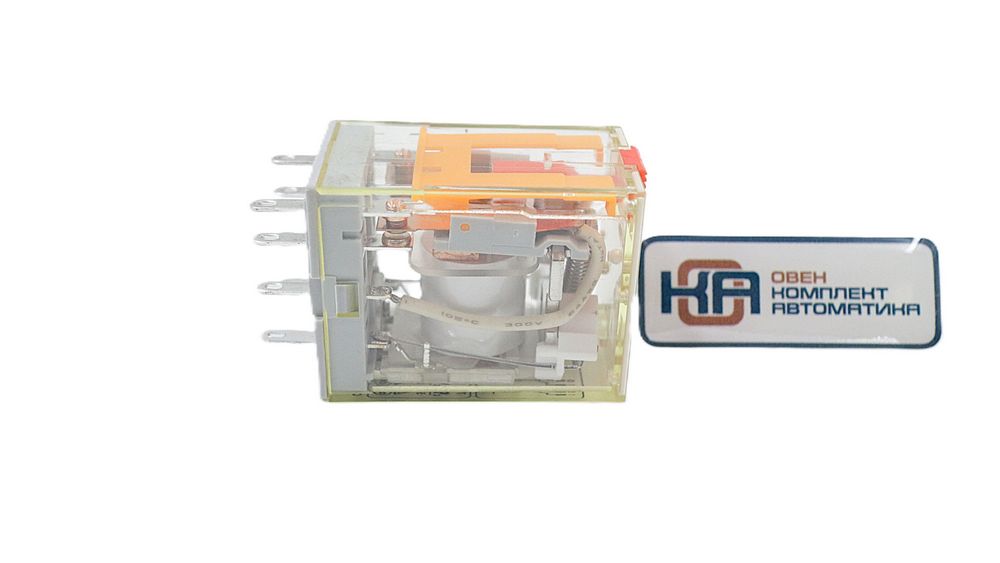

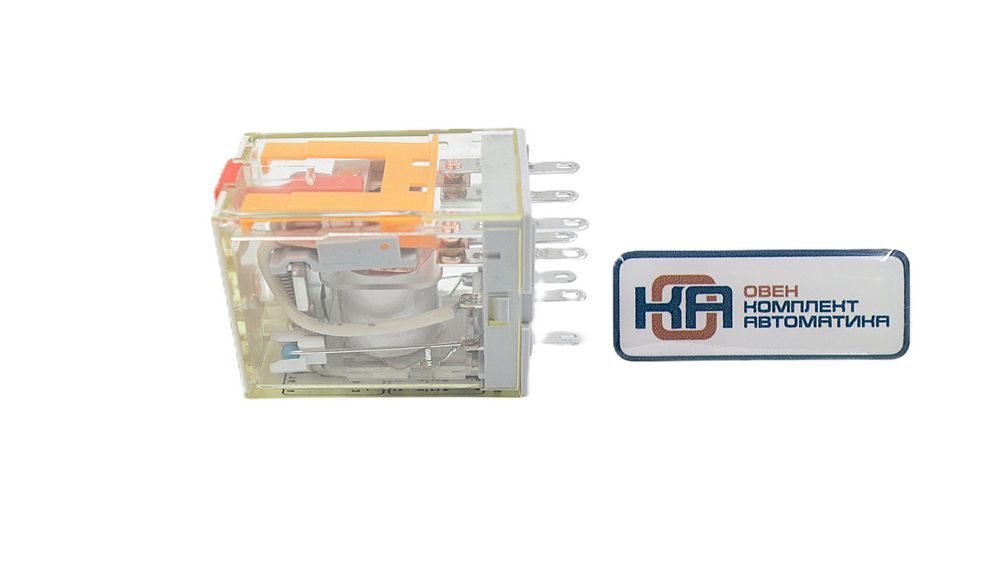

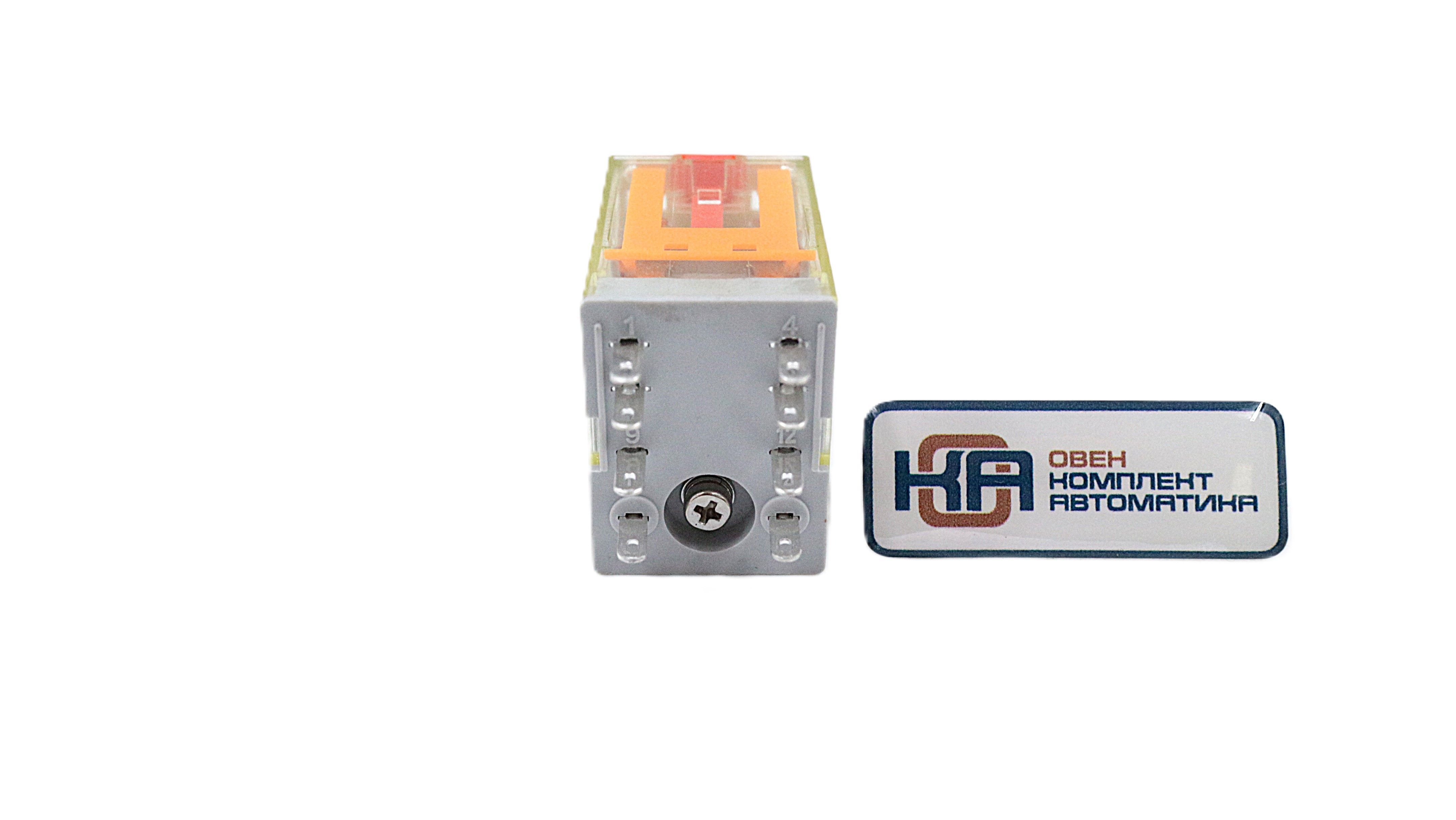

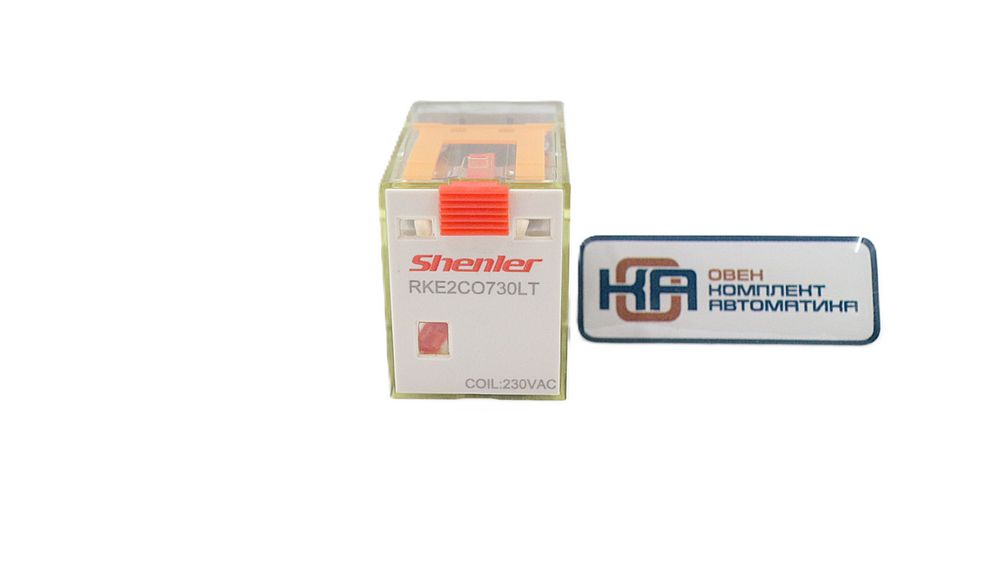

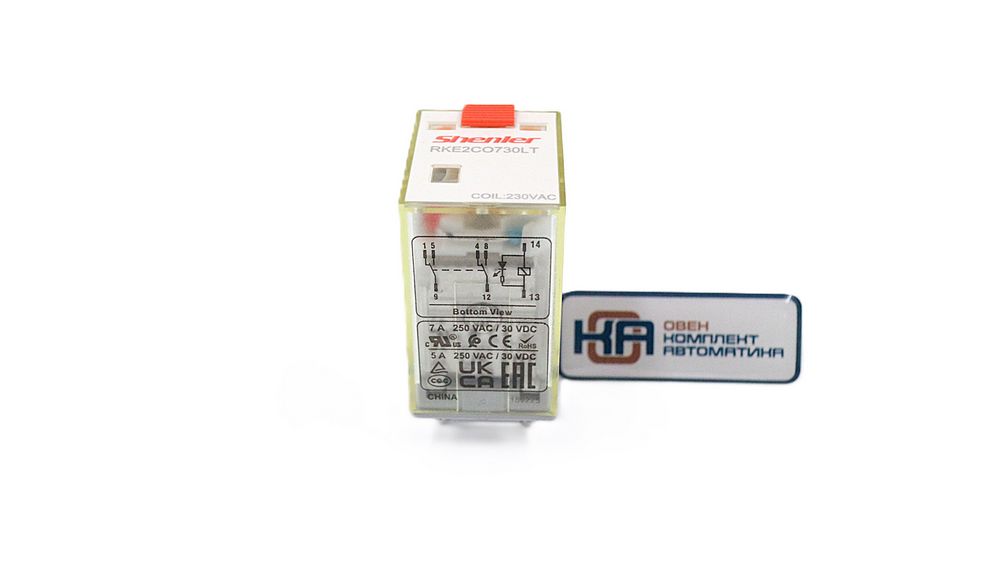

Промежуточное реле Shenler RKE2CO730LT 2CO 7A 230VAC

Промежуточное реле Shenler RKE2CO730LT 2CO 7A 230VAC
Артикул:
RKE2CO730LT
Количество контактов:
2
Ток контактов:
7 А
Назначение:
Герметичные силовые
Серия:
RKE-LS
Напряжение контактов:
230
Код катушки:
006~220: 6~220VDC,506~880: 6~380VAC
Промежуточное реле Shenler RKE2CO730LT 2CO 7A 230VAC - миниатюрный размер, мощная коммутационная способность, высокая чувствительность. Реле имеет широкий диапазон вариантов и доступных опций. 2-х контактный с нагрузкой 7 А, переменный ток с напряжением управления 230VAC
Подробное описание
card detail icon
377 руб. / шт.
plus icon
minus icon
Есть в наличии
О доставке
Об оплате
Подробное описание

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.

Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.

Области применения

Промежуточное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.

Основные условия эксплуатации промежуточного Реле
  • Температурный диапазон -55~+70 °C
  • Влажность воздуха до 35%~85%
  • Рабочее положение в пространстве горизонтальное, либо вертикальное

Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики
    Тип контактов
  • 2C (2CO)
  • 4C (4CO)
    Напряжение катушки
  • 006~220: 6~220VDC
  • 506~880: 6~380VAC
    Дополнительно
  • LT: Светодиод + тест-кнопка
  • LTD: Светодиод + тест-кнопка + защитный гасящий диод (А1-/А2+)
  • LTD1: Светодиод + тест-кнопка + защитный гасящий диод (А1+/А2-)
  • A: Позолоченные контакты (выбранная опция + А, т.е. LTA, LTDA)
    Характеристики
  • Миниатюрный размер, высокая чувствительность
  • 2 полюса 7А; 4 полюса 5А
  • Имеет встроенный светодиод
  • Имеет блокируемую тест-кнопку и механический индикатор
  • Цветовая маркировка тест-кнопки по типу катушки (AC - красная / DC - синия)
Технические характеристики
Контакты Тип контактной группы 2C 4C
Номинальный ток / номинальное напряжение Резистивная нагрузка 7A/250VAC, 30VDC 5A/250VAC, 30VDC
Индуктивная нагрузка 1/6HP, 240VAC
Макс. коммутируемая мощность 1750VA, 210W 1250VA, 150W
Мин. коммутируемая мощность 170mW (17V/10mA)
Сопротивление контакта ≤50мΩ
Материал контакта AgSnO2
Электрическая прочность (110% номинального напряжения, 55°C) ≥20 х 104 (1800 цикл/час)
Электрическая прочность (при норм. температуре) ≥40 х 104 (1800 цикл/час)
Механическая прочность ≥2000 х 104 (18000 цикл/час)
Напряжение втягивания (при 23°С) DC: ≤75% (номинального напряжения), AC: ≤80% 50/60Гц (номинального напряжения)
Напряжение опускания (при 23°С) DC: ≥10% от номинального напряжения, AC: ≥30% 50/60Гц (номинального напряжения)
Максимально напряжение (при 23°С) 110% (номинального напряжения)
Сопротивление изоляции ≥500МΩ (500VDC)
Рабочая мощность катушки DC (W) приблизительно ~0.9
AC (VA) приблизительно ~1.2
Время срабатывания (при номинальном напряжении) ≤20 мс
Время разъединения (при номинальном напряжении) ≤20 мс
Напряжение пробоя Между открытыми контактами 1000VAC/1 мин (ток утечки 1 mA)
Между полюсами 2000VAC/1 мин (ток утечки 1 mA)
Между контактом и катушкой 2000VAC/1 мин (ток утечки 1 mA)
Степень защиты корпуса IP50
Температура окружающей среды -55~+70 °C
Влажность 35%~85% относительной влажности
Атмосферное давление 86~106KPa
Ударопрочность 10G (ударный импульс полуволны: 11 мс)
Виброустойчивость 10~55Гц двойная амплитуда: 1.0 мм
Способ монтажа Для монтажа в колодках
Вес 35г
Тип используемой розетки SYF08A-E SYF14A-E



Технические характеристики катушки (23°C)

Код катушки 006 012 024 036 048 110 220
Номинальное напряжение, VDC 6 12 24 36 48 110 220
Сопротивление катушки, Ω 40 180 640 1500 2600 13000 42000
Код катушки 506 512 524 536 548 615 730 740 880
Номинальное напряжение, VAC 6 12 24 36 48 115 230 240 380
Сопротивление катушки, Ω 11.5 40 180 370 640 4430 16500 18790 42000
Примечание: при напряжении катушки ≤110В сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110В сопротивление измеряется с допуском ±15%Ω
