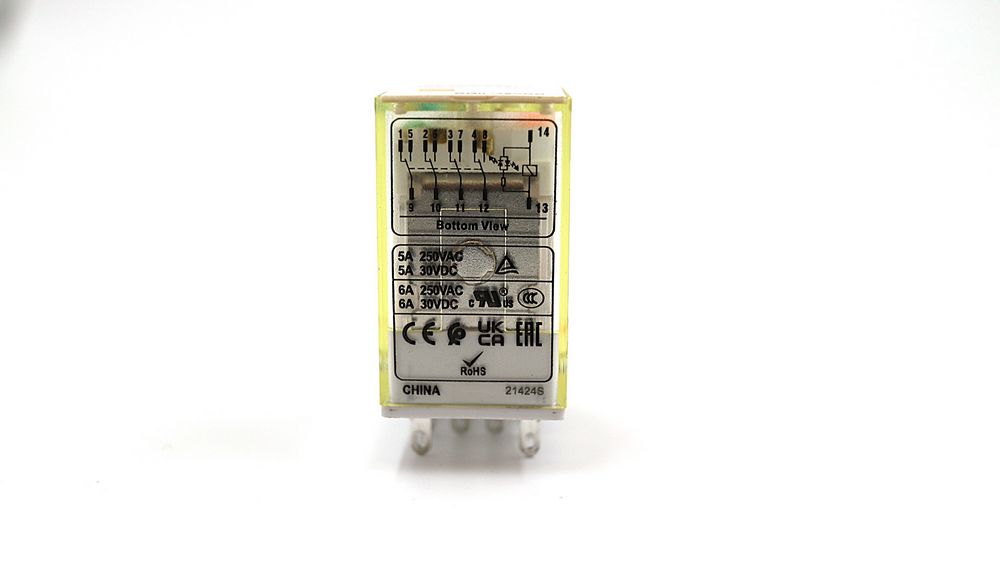

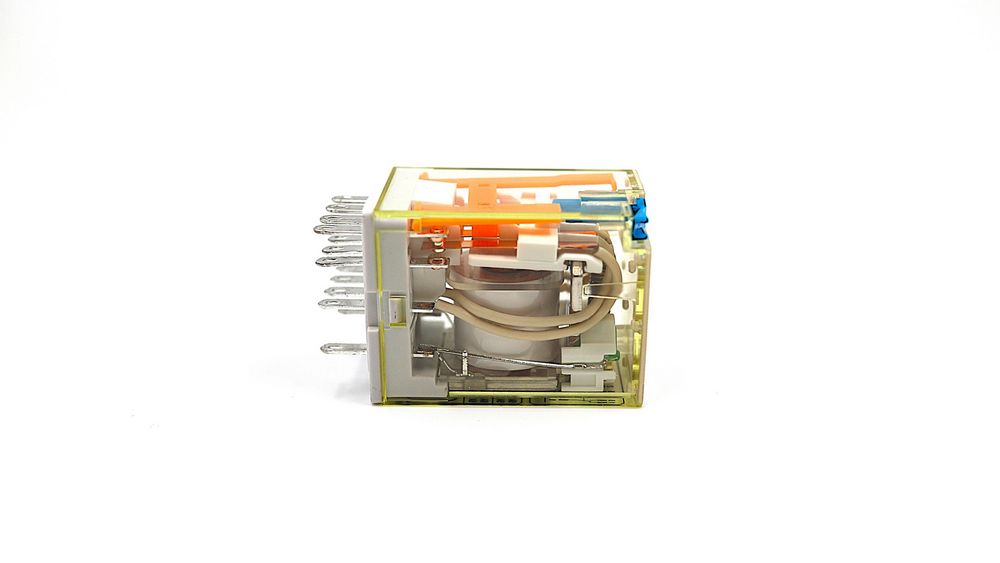

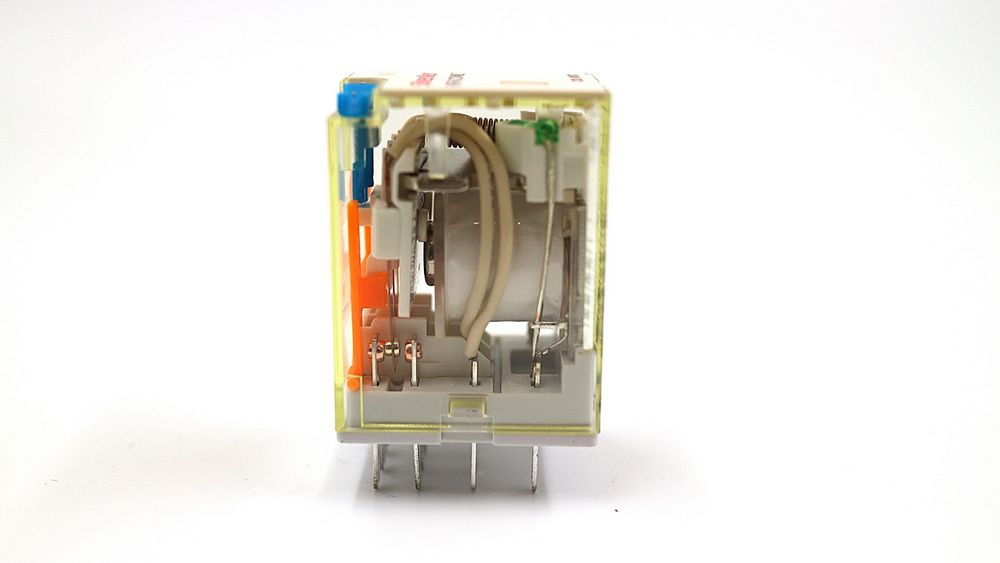

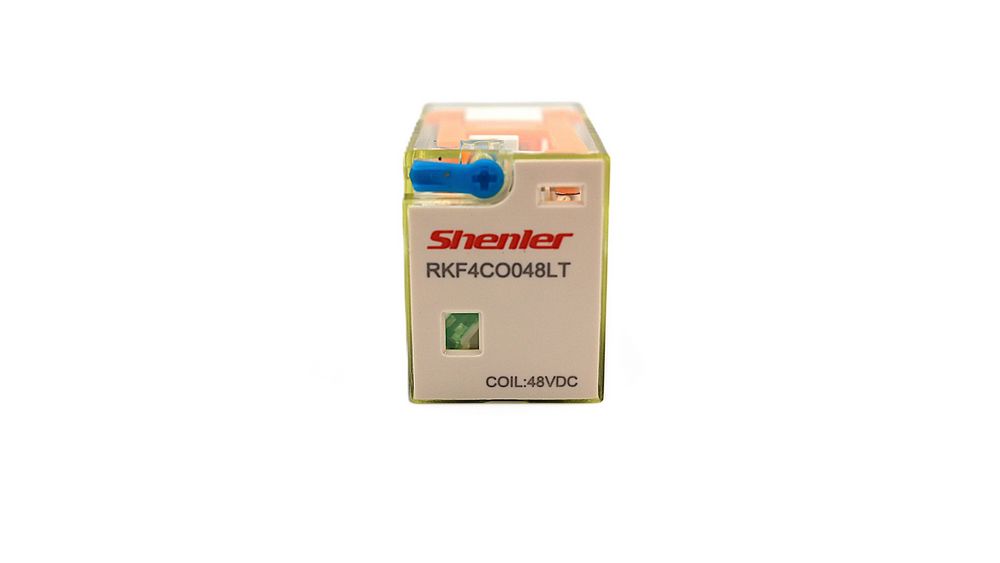

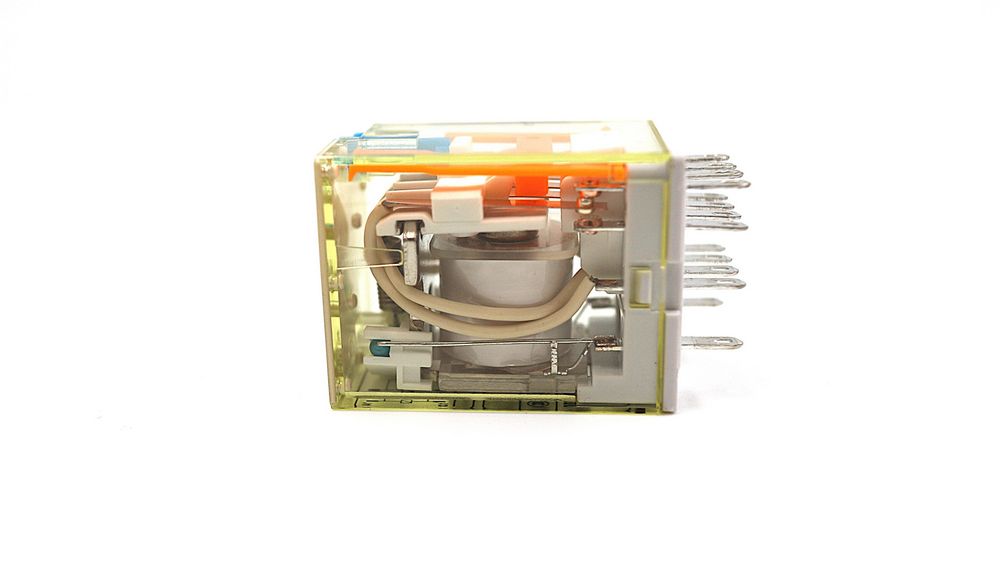

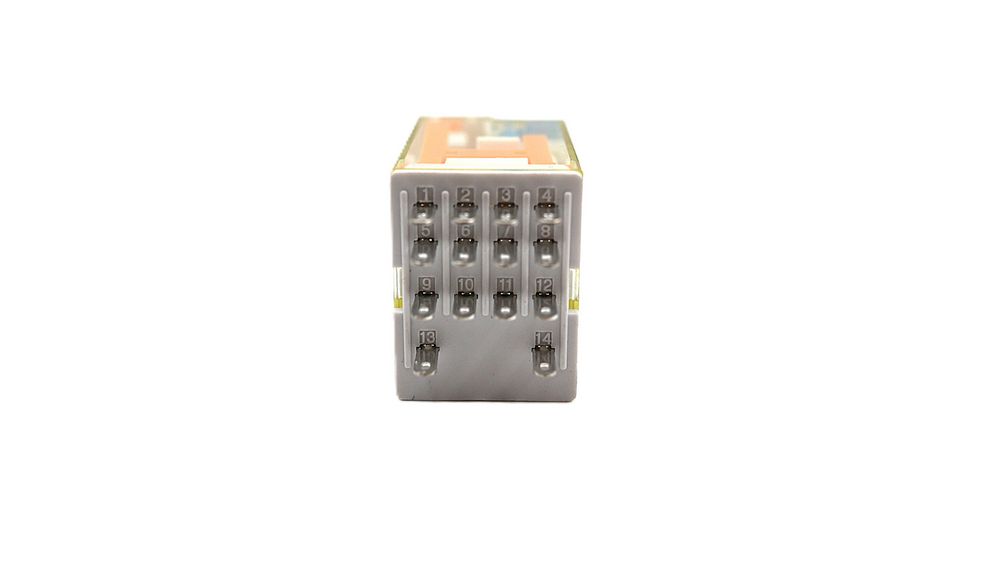

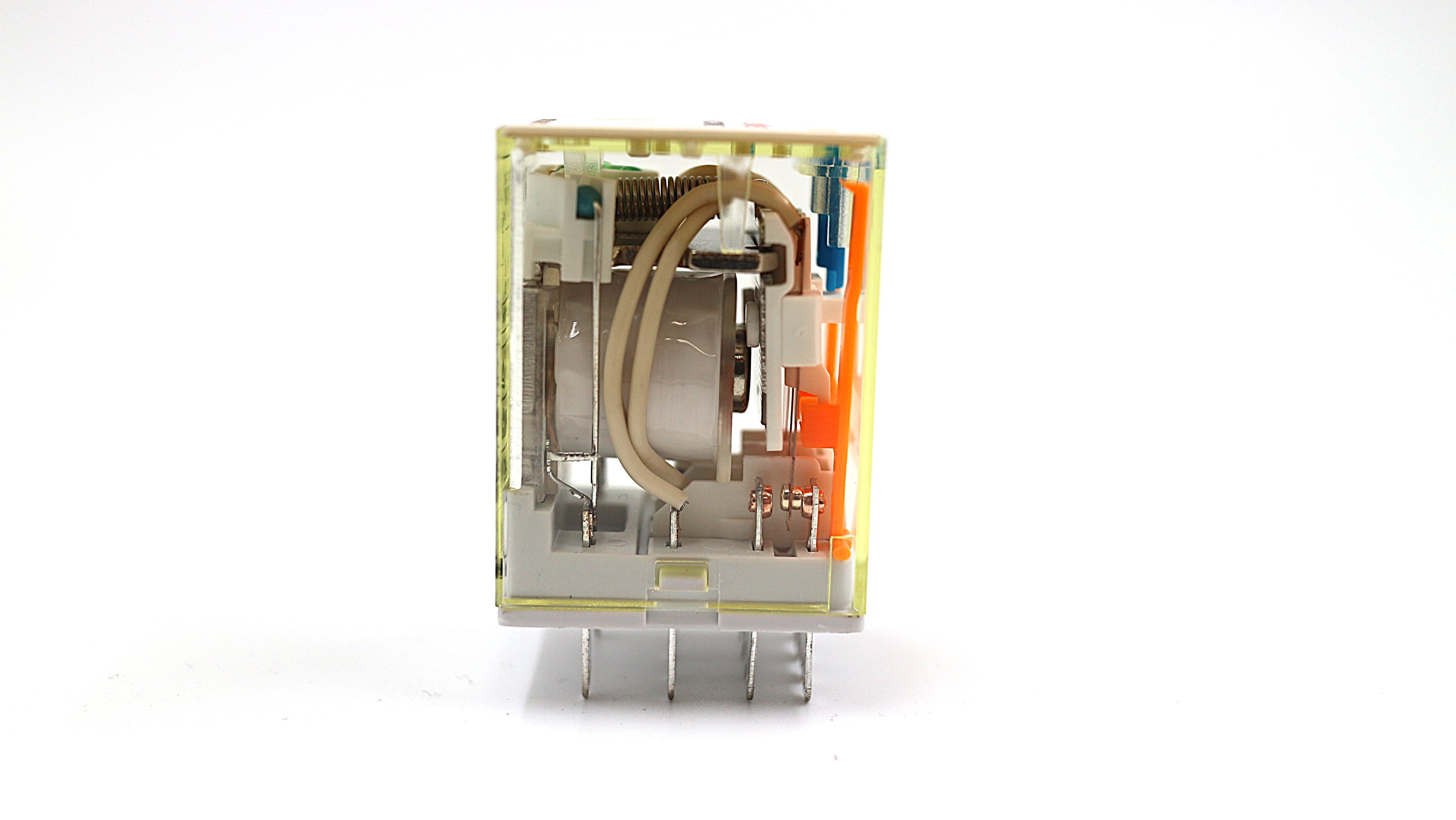

Промежуточное реле Shenler RKF4CO048LT 4CO 6A 48VDC

Промежуточное реле Shenler RKF4CO048LT 4CO 6A 48VDC
Артикул:
RKF4CO048LT
Количество контактов:
4
Ток контактов:
6 А
Напряжение управления:
48 В
Код катушки:
006~220: 6~220VDC,506~880: 6~380VAC
Промежуточное реле Shenler RKF4CO048LT 4CO 6A 48VDC - миниатюрный размер, мощная коммутационная способность, высокая чувствительность. Реле имеет широкий диапазон вариантов и доступных опций. 4-х контактный с нагрузкой 6 А, постоянный ток с напряжением управления 48 В
Подробное описание
card detail icon
592 руб. / шт.
plus icon
minus icon
Есть в наличии
О доставке
Об оплате
Подробное описание

Промежуточное реле Shenler RKF4CO048LT, 4CO, 6A(250VAC/30VDC), 48VDC, мех. индикация, тест-кнопка с блокировкой, LED.

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.

Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.

Области применения

Промежуточное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.

Основные условия эксплуатации промежуточного Реле
  • Температурный диапазон -40 до 55 °С.
  • Влажность воздуха до 80%.
  • Рабочее положение в пространстве горизонтальное, либо вертикальное.

Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики
    Тип контактов
  • 2C (2CO)
  • 4C (4CO)
    Напряжение катушки
  • 006~220: 6~220VDC
  • 506~880: 6~380VAC
    Дополнительно
  • LT: Светодиод + тест кнопка
  • LTD: Светодиод + тест кнопка + защитный гасящий диод (А1-/А2+)
  • LTD1: Светодиод + тест кнопка + защитный гасящий диод (А1+/А2-)
  • A: Позолоченные контакты (выбранная опция+А, т.е. LTA, LTDA)
  • M: Специальная версия с нормированным коэффициентом срабатывания 0,65Un (только для катушки 220VDC)*
    Характеристики
  • Пластиковый фиксатор
  • Функция выталкивания
  • Нажимная тест-кнопка
  • LED индикатор
  • Дополнительные модули индикации/защиты AMD
  • Контактные выводы из серебряного сплава
Технические характеристики
Характеристики контактов Тип контактной группы 2C (2CO) 4C (4CO)
Номинальный ток / Номинальное напряжение Резистивная нагрузка 12A/250VAC, 30VDC 6A/250VAC, 30VDC
Индуктивная нагрузка 1/3HP, 240VAC 1/6HP, 240VAC
Макс. коммутируемая мощность 3000VA, 360W 1500VA, 180W
Мин. коммутируемая мощность 170mW (17V/10mA); LTA:500mW (5V/100mA)
Сопротивление контакта ≤50мΩ
Материал контакта AgSnO2
Электрический ресурс (110% Un, 55°C) ≥20 x 104 (1800 цикл/час)
Электрический ресурс (норм. температура) ≥40 x 104 (360 цикл/час)
  Механический ресурс ≥2000 x 104 (18000 цикл/час)
Напряжение втягивания (при 23°С) DC: ≤75% (номинального напряжения), AC: ≤80% 50/60Гц (номинального напряжения)
Напряжение отпускания (при 23°С) DC: ≥10% (номинального напряжения), AC: ≥30% 50/60Гц (номинального напряжения)
Максимально напряжение (при 23°С) 110% (номинального напряжения)
Сопротивление изоляции ≥1000МΩ (500VDC)
Рабочая мощность катушки DC (W) ~0.9
AC (VA) ~1.2
Время срабатывания (при номинальном напряжении) ≤20 мс
Время возврата (при номинальном напряжении) ≤20 мс
Напряжение пробоя Между открытыми контактами 1000VAC/1 мин (ток утечки 1 mA)
Между полюсами 2000VAC/1 мин (ток утечки 1 mA)
Между контактом и катушкой 2000VAC/1 мин (ток утечки 1 mA)
Степень защиты корпуса IP50
Температура окружающей среды -55~+70 °C
Влажность 35%~85% относительной влажности
Атмосферное давление 86~106KPa
Ударопрочность 10G (ударный импульс полуволны: 11 мс)
Виброустойчивость 10~55Гц двойная амплитуда: 1,0 мм
Способ монтажа Для монтажа в колодках
Вес 35г



Технические характеристики катушки (23°C)

Код катушки 006 012 024 036 048 110 220
Номинальное напряжение, VDC 6 12 24 36 48 110 220
Сопротивление катушки, Ω 40 180 640 1500 2600 13000 42000
Код катушки 506 512 524 536 548 615 730 740 880
Номинальное напряжение, VAC 6 12 24 36 48 115 230 240 380
Сопротивление катушки, Ω 11.5 40 180 370 640 4430 16500 18790 42000
Примечание: при напряжении катушки ≤110В сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110В сопротивление измеряется с допуском ±15%Ω
