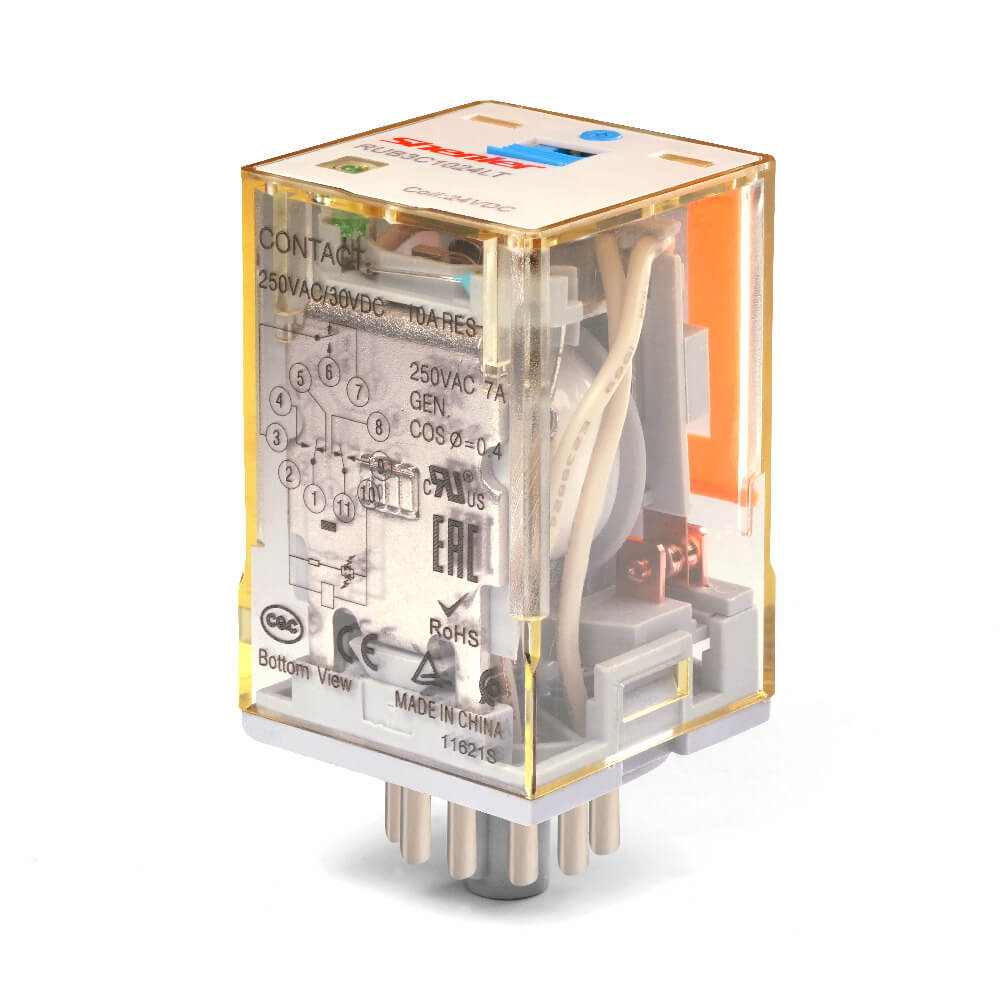

Промежуточное реле Shenler RUB3C5220LTD1, 3CO, 10A(250VAC/24VDC), 220VDC, мех. инд., тест-кнопка с блокировкой, диод +A1/-A2, LED.
Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.
Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.
Промежуточное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.
Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
Характеристики контактов | Тип контактной группы |
2C, 3C (2CO, 3CO) |
||
Номинальный ток / Номинальное напряжение | Резистивная нагрузка |
10A/250VAC, 30VDC |
||
Индуктивная нагрузка |
7A/250VAC, 30VDC |
|||
Номинальная мощность (резистивн.) |
2500VA, 300W |
|||
Сопротивление контакта |
≤50мΩ |
|||
Материал контакта |
AgSnO2 |
|||
Электрический ресурс (110% Un, 55°C) |
≥105 (1800 цикл/час) |
|||
Механический ресурс |
≥2000 x 104 (18000 цикл/час) |
|||
Напряжение втягивания (при 23°С) | DC: ≤80% (номинального напряжения), AC: ≤80% 50/60Гц (номинального напряжения) | |||
Напряжение отпускания (при 23°С) | DC: ≥10% (номинального напряжения), AC: ≥30% 50/60Гц (номинального напряжения) | |||
Максимально напряжение (при 23°С) | 110% (номинального напряжения) | |||
Сопротивление изоляции | ≥100МΩ (500VDC) | |||
Рабочая мощность катушки | DC (W) | ~1.5 | ||
AC (VA) | ~2.7 | |||
Время срабатывания (при номинальном напряжении) | ≤30 мс | |||
Время возврата (при номинальном напряжении) | ≤20 мс | |||
Напряжение пробоя | Между открытыми контактами | 1000VAC/1 мин (ток утечки 1 mA) | ||
Между полюсами | 2500VAC/1 мин (ток утечки 1 mA) | |||
Между контактом и катушкой | 2500VAC/1 мин (ток утечки 1 mA) | |||
Степень защиты корпуса | IP50 | |||
Температура окружающей среды | -10~+55 °C | |||
Влажность | 35%~85% относительной влажности | |||
Атмосферное давление | 86~106KPa | |||
Ударопрочность | 10G (ударный импульс полуволны: 11 мс) | |||
Виброустойчивость | 10~55Гц двойная амплитуда: 1,5 мм | |||
Способ монтажа | Для монтажа в колодках | |||
Вес | 85г |
Технические характеристики катушки (23°C)
Код катушки | 006 | 012 | 024 | 036 | 048 | 110 | 220 | |
Номинальное напряжение, VDC | 6 | 12 | 24 | 36 | 48 | 110 | 220 | |
Сопротивление катушки, Ω | 23.7 | 96 | 430 | 860 | 1640 | 7360 | 29500 | |
Код катушки | 506 | 512 | 524 | 536 | 548 | 615 | 730 | 740 |
Номинальное напряжение, VAC | 6 | 12 | 24 | 36 | 48 | 115 | 230 | 240 |
Сопротивление катушки, Ω | 3.9 | 17 | 62.5 | 144 | 305 | 1250 | 5900 | 6500 |
Примечание: при напряжении катушки ≤110В сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110В сопротивление измеряется с допуском ±15%Ω |
