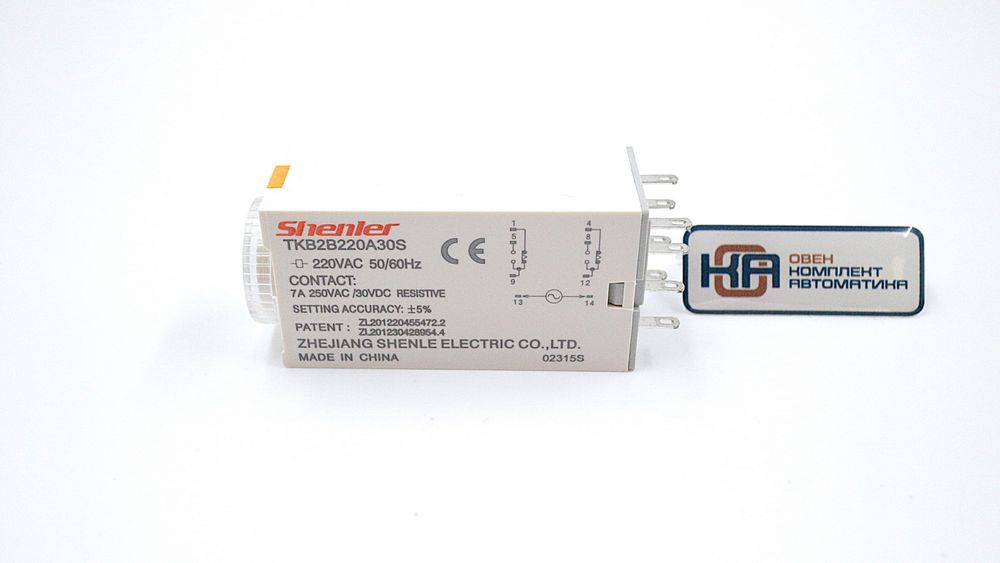

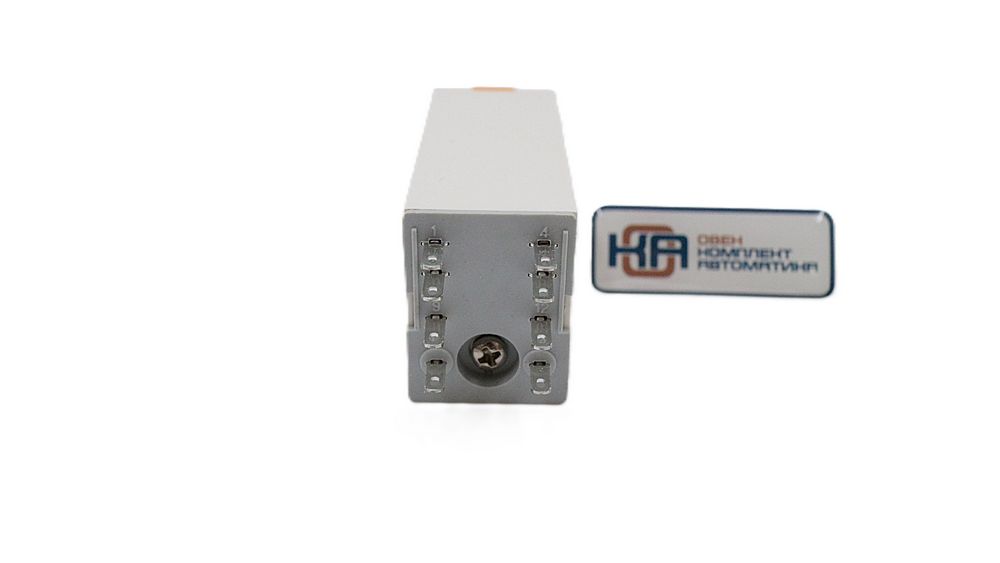

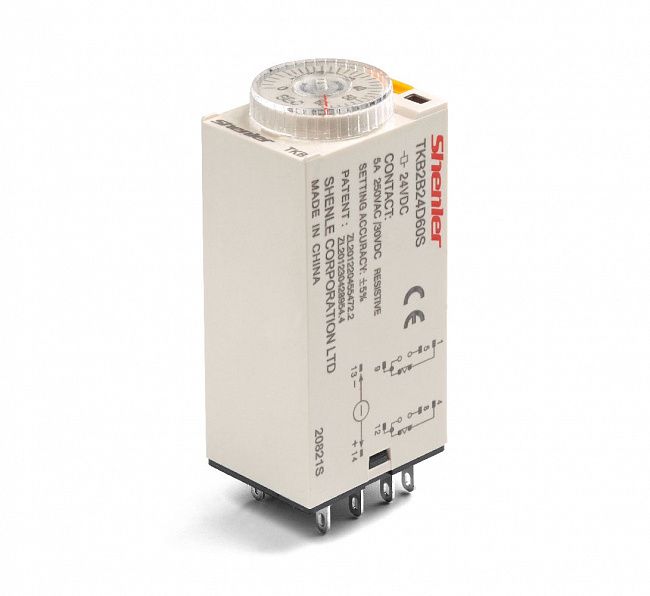

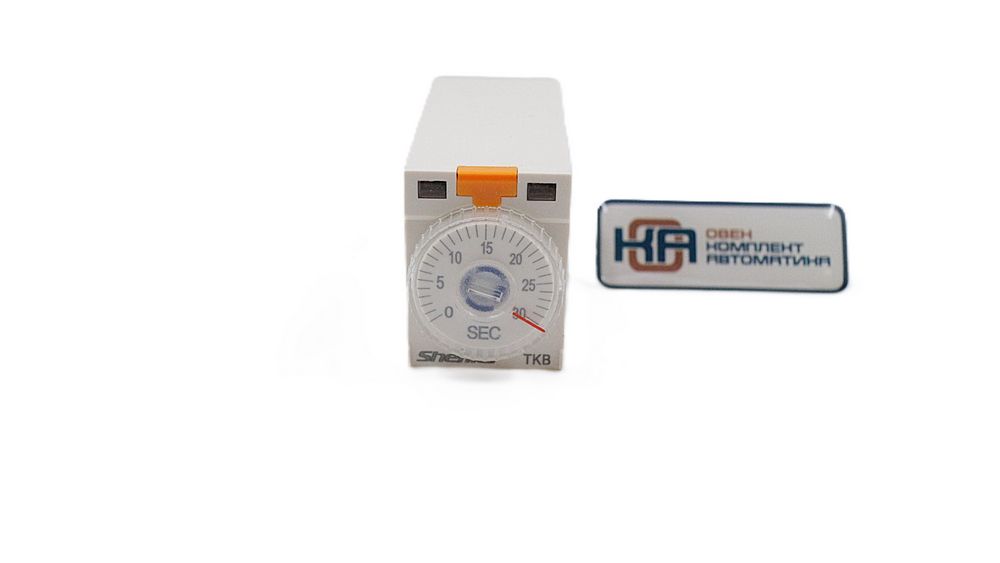

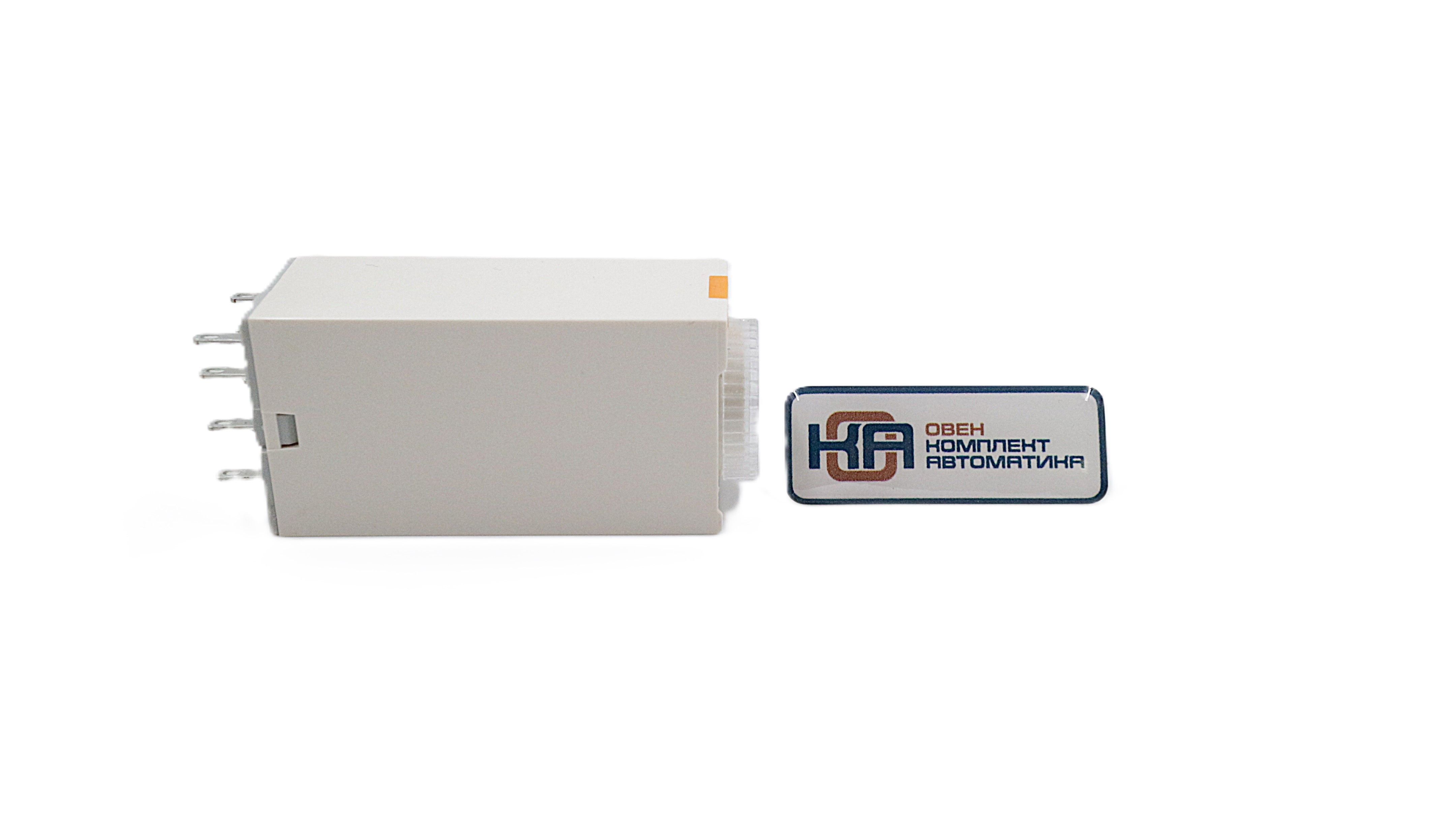

Промежуточное реле времени Shenler TKB2B220A-30S 30 сек. 220VAC 10A 2 СО

Описание Технические характеристики Документация Условия эксплуатации Отраслевые применения Скачивание 3D модели

Артикул:

TKB2B220A-30S

Количество контактов:

Ток контактов:

10 А

Назначение:

Реле времени

Серия:

TKB

Напряжение контактов:

220

Код катушки:

120A: 120В AC,230A: 230В AC,24D: 24В DC

Shenler TKB2B220A-30S 30 сек. 220VAC 10A 2 СО — реле времени применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных. 2-х контактный с нагрузкой 10 А, переменный ток с напряжением управления 220 В, с таймером 30 сек.

Подробное описание

900 руб. / шт.

Есть в наличии

О доставке

Об оплате

Подробное описание

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.

Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.

Области применения

Промежуточное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.

Основные условия эксплуатации промежуточного Реле

Температурный диапазон -40 до 55 °С.
Влажность воздуха до 80%.
Рабочее положение в пространстве горизонтальное, либо вертикальное.

Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики

Тип контактов

Напряжение катушки

120A: 120В AC
230A: 230В AC
24D: 24В DC

Дополнительно

B: задержка включения
E: включение на заданное время
F: симметрическая циклическая работа

Характеристики

1 сек: 0,1 сек - 1 сек
5 сек: 0,2 сек - 5 сек
10 сек: 0,5 сек - 10 сек
30 сек: 1 сек - 30 сек
60 сек: 2 сек - 60 сек
3 мин: 0,1 мин - 3 мин
5 мин: 0,2 мин - 5 мин
10 мин: 0,5 мин - 10 мин
30 мин: 1 мин - 30 мин

Технические характеристики

Модели		TKB2B	TKB4B
Номинальное напряжение питания		120VAC, 230VAC 50/60 Гц; DC24V
Диапазон рабочего напряжения		Номинальное напряжение 85-110% (90%-110% DC12V)
Потребляемая мощность		3.5W
Максимальная выходная нагрузка		5A, 250VAC (p.f.=1)	3A, 250VAC (p.f.=1)
Минимальная выходная нагрузка		10 mA, 17VDC
Погрешность повторения		±2% (от макс. значения диапазона)
Точность установки		±5% (от макс. значения диапазона)
Погрешность напряжения		±2% (от макс. значения диапазона)
Погрешность температуры		±2% (от макс. значения диапазона)
Время возврата		Минимальное время 0,2 сек.
Сопротивление изоляции		100МΩ (DC500V)
Диэлектрическая прочность		Между токоведущими и нетоковедущими частями 2000V 50/60 Гц мин.
		Между выходными управляющими клеммами и цепью питания 1500V 50/60 Гц мин.
		Между контактами 1000V 50/60 Гц мин.
Вибростойкость	Разрушение	10~55 Гц с амплитудой 0,75 мм в каждом из 3 направлений по 2 часа каждый
	Неисправность	10~55 Гц с амплитудой 0,5 мм в каждом из 3 направлений по 10 минут каждый
Ударопрочность	Разрушение	30G
	Неисправность	10G
Окружающая температура		-10°C~55°C
Окружающая влажность		35%~85% относительной влажности
Срок службы	Механический	> 10⁷ (без нагрузки, при 1800 операций/час)
	Электрический	> 10⁵
Вес		60г

Документация

Catalog-SHENLER.pdf
