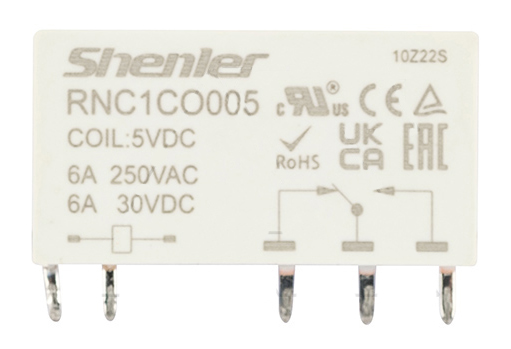

Интерфейсное реле Shenler RNC1CO005 1CO 6A 5VDC

Реле интерфейсное Shenler RNC1CO005 1CO 6A 5VDC
Артикул:
RNC1CO005
Количество контактов:
1
Ток контактов:
6 А
Назначение:
Интерфейсное
Серия:
RNC
Напряжение контактов:
5
Код катушки:
003~060:3~60 В пост. ток
Интерфейсное реле Shenler RNC1CO005, 1CO, 6A(250VAC/30VDC), 5VDC, для печатных плат и цоколей SNB05/SNC05, IP60. Этот простой в управлении прибор призван обеспечивать гальваническую развязку между управляющей сетью и объектом управления, например, электродвигателем или освещением. 1 контакт с нагрузкой 6 А, переменный/постоянный ток с напряжением управления 5 VDC
Подробное описание
card detail icon
338 руб. / шт.
plus icon
minus icon
Нет в наличии
О доставке
Об оплате
Подробное описание

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.

Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п

Области применения

Интерфейсное Реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.

Основные условия эксплуатации промежуточного Реле
  • Температурный диапазон -40 до 55 °С.
  • Влажность воздуха до 80%.
  • Рабочее положение в пространстве горизонтальное, либо вертикальное.

Интерфейсное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики
    Тип реле
  • 1A: (NO - нормально разомкнутый)
  • 1C: (CO - переключающий)
    Тип контактов
  • (O: вертикально)
  • (P: горизонтально)
    Напряжение катушки
  • 003~060:3~60 В пост. ток
    Дополнительно
  • (S: 0,17 Вт энергопотребление катушки, V:0,21 Вт, G: позолоченные контакты)
    Характеристики
  • Малый размер, высокая чувствительность, низкое энергопотребление, Максимальный коммутируемый ток 6A.
  • Ультратонкая конструкция, защита окружающей среды, используется с розетками.
Технические характеристики
Характеристики контактов Тип контактной группы 1A (1NO), 1C (1CO)
Номинальный ток нагрузки 6A/250VAC, 30VDC
Макс. коммутируемая мощность 1500VA, 180W (AC-1)
Мин. коммутируемая мощность 170mW (17V/10mA)
Сопротивление контакта ≤100мΩ (позолоченный контакт ≤30мΩ)
Материал контакта AgSnO2
Электрический ресурс (23°C) NO: 6 x 104 (1800 цикл/час)
NC: 3 x 104 (1800 цикл/час)
Механический ресурс ≥2 x 107 (18000 цикл/час)
Напряжение втягивания (при 23°С) DC: ≤75% (номинального напряжения)
Напряжение отпускания (при 23°С) DC: ≥5% (номинального напряжения)
Максимально напряжение (при 23°С) 110% (номинального напряжения)
Сопротивление изоляции ≥1000МΩ (500VDC)
Рабочая мощность катушки 3~24VDC (W) ~0.17W
48~60VDC (W) ~0.21W
Время срабатывания (при номинальном напряжении) ≤8 мс
Время возврата (при номинальном напряжении) ≤4 мс
Напряжение пробоя Между открытыми контактами 1000VAC/1 мин (ток утечки 1 mA)
Между контактом и катушкой 4000VAC/1 мин (ток утечки 1 mA)
Степень защиты корпуса IP60
Температура окружающей среды -40~+85 °C
Влажность 5%~85% относительной влажности
Атмосферное давление 86~106KPa
Ударопрочность 10G (ударный импульс полуволны: 11 мс)
Виброустойчивость 10~55 Гц двойная амплитуда: 1,0 мм
Способ монтажа Для монтажа на печатных платах и в колодках
Вес
Тип используемой розетки SNC05-E-A SNC05-S-A



Технические характеристики катушки (23°C)

Код катушки 003 005 006 012 018 024
Номинальное напряжение, DC (0,17W) 5 6 12 24 18 24
Сопротивление катушки, Ω 43 147 212 847 1906 3388
Код катушки 048 060
Номинальное напряжение, DC (0,21W) 48 60
Сопротивление катушки, Ω 10971 17143
Примечание: при напряжении катушки ≤48VDC сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥48VDC сопротивление измеряется с допуском ±15%Ω
Документация
document icon
Catalog-SHENLER.pdf
