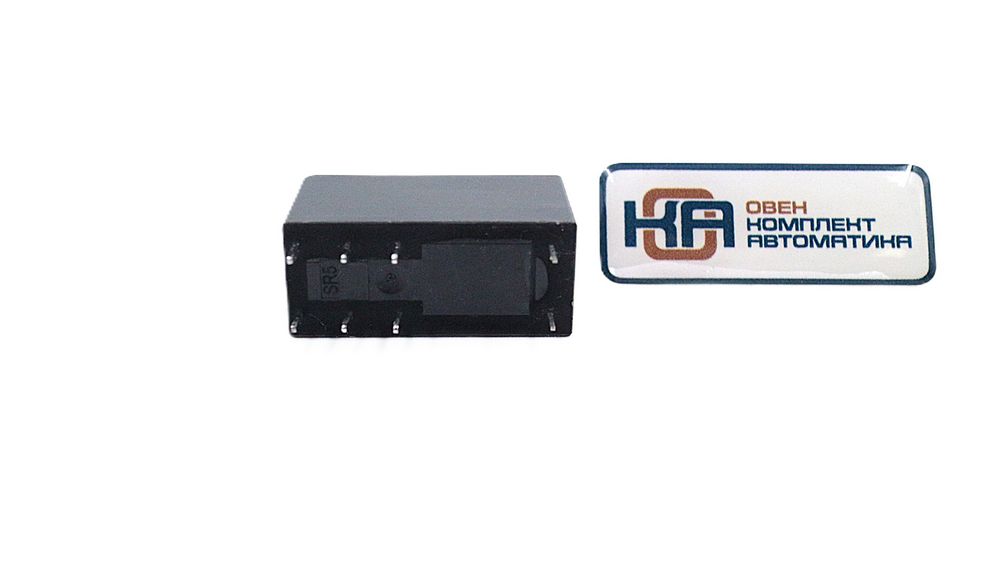

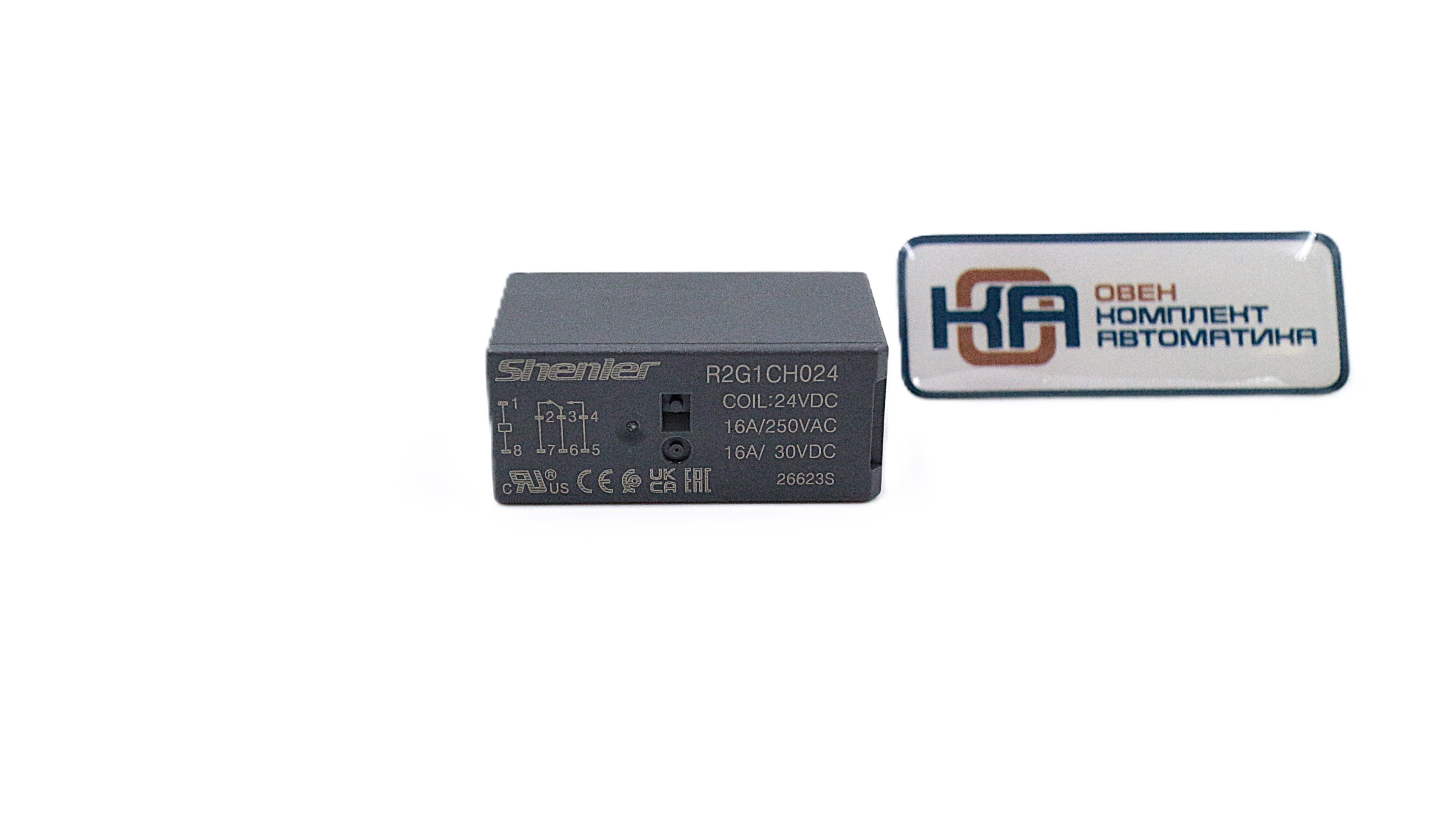

Силовое реле Shenler R2G1CH024 1CO 16A 12VDC

Силовое реле Shenler R2G1CH024 1CO 16A 12VDC
Артикул:
R2G1CH024
Количество контактов:
1
Ток контактов:
16 А
Напряжение управления:
24 В
Код катушки:
005~110: 5~110В DC,524~730: 24~230В AC
Силовое реле Shenler R2G1CH024, 1CO, 16A (250VAC/30VDC), 24VDC, растр. 5mm - миниатюрный размер, мощная коммутационная способность, высокая чувствительность. Реле имеет широкий диапазон вариантов и доступных опций. 1 контакт с нагрузкой 16 А, постоянный ток с напряжением управления 24VDC
Подробное описание
card detail icon
151 руб. / шт.
plus icon
minus icon
Нет в наличии
О доставке
Об оплате
Подробное описание

Промежуточное Реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных. Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.

Области применения

Оптимальны для решений в реализации дистанционного управления, в системах производства и обработки, упаковки, транспортировки, тестирования, складирования и многих других видах оборудования и автоматизированных системах управления технологическими процессами.

Основные условия эксплуатации промежуточного Реле
  • Температурный диапазон -40 до 85 °С.
  • Влажность 5%~85%RH.
  • Рабочее положение в пространстве горизонтальное, либо вертикальное.

Промежуточное Реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.

Краткие характеристики
    Тип реле
  • 1, 2 (A: NO, B: NC, C: CO)
    Тип контактов
  • O: 3,5мм расстояние между ножками 1 полюс 12А
  • U: 5,0мм расстояние между ножками 1 полюс 12А
  • H: 5,0мм расстояние между ножками 1 полюс 16А, 2 полюса 8А
    Напряжение катушки
  • 005~110: 5~110В DC
  • 524~730: 24~230В AC
    Дополнительно
  • Нет: стандарт (400мВт)
  • T: чувствительный (250мВт)
    Характеристики
  • Имеются различные модели большой мощности для 1 и 2 полюсов
  • Высокая чувствительность при потребляемой мощности до 400 мВт
  • Толщина слоя изоляции между катушкой и контактами может быть до 8 мм
  • Сильная изоляция: выдерживает напряжение до 10 кВ
  • Стабильная работа при окружающей температуре до 85 °C
Технические характеристики
Характеристики контактов Тип контактной группы 1C, 1A, 1B 2C, 2A, 2B
Номинальный ток / номинальное напряжение Резистивная нагрузка 12A, 16A/250VAC, 30VDC 8A/250VAC, 30VDC
Индуктивная нагрузка 1/2HP, 240VAC; 3/4HP, 120VAC 1/3HP, 240VAC; 1/4HP, 120VAC
Макс. коммутируемая мощность 3000VA, 360W; 4000VA, 480W 2000VA, 240W
Мин. коммутируемая мощность 170mW (17V/10mA)
Сопротивление контакта ≤100мΩ
Материал контакта AgSnO2
Электрический ресурс
(110% номинального напряжения, 85°C)
3,5мм: 1NO 12A; 1NC 6A ≥105 5,0мм: 2NO 8A; 2NC 4A ≥105
5,0мм: 1NO 16A; 1NC 8A ≥105
Электрический ресурс (23°C) 3,5мм: 1NO 12A; 1NC 12A ≥104 5,0мм: 2NO 8A; 2NC 8A ≥104
5,0мм: 1NO 16A; 1NC 16A ≥104
Механический ресурс DC ≥5 х 107 (18000 цикл/час), AC ≥3 x 107 (18000 цикл/час)
Напряжение втягивания (при 23°С) DC: ≤70% (номинального напряжения)
Напряжение отпускания (при 23°С) DC: ≥10% (номинального напряжения)
Максимально напряжение (при 23°С) 130% (номинального напряжения)
Сопротивление изоляции ≥1000МΩ (500VDC)
Рабочая мощность катушки DC (W) ~0.43
AC (VA) ~1.0
Время срабатывания (при номинальном напряжении) ≤10 мс
Время возврата (при номинальном напряжении) ≤5 мс
Напряжение пробоя Между открытыми контактами 1000VAC/1 мин (ток утечки 1 mA) 1000VAC/1 мин (ток утечки 1 mA)
Между полюсами 2500VAC/1 мин (ток утечки 1 mA)
Между контактом и катушкой 5000VAC/1 мин (ток утечки 1 mA) 5000VAC/1 мин (ток утечки 1 mA)
Степень защиты корпуса IP50
Температура окружающей среды -40~+85 °C
Влажность 5%~85% относительной влажности
Атмосферное давление 86~106KPa
Ударопрочность 10G (ударный импульс полуволны: 11 мс)
Виброустойчивость 10~55Гц двойная амплитуда: 1,5 мм
Способ монтажа Для монтажа в колодках и РСВ
Вес 13г
Тип используемой розетки SRC05-E SRC08-E



Технические характеристики катушки (23°C)

Код катушки 005 006 009 012 024 048 060 110
Номинальное напряжение, VDC 5 6 9 12 24 48 60 110
Сопротивление катушки, Ω 62.5 90 200 360 1440 5220 8570 28800
Код катушки           524 615 730
Номинальное напряжение, VAC           24 115 230
Сопротивление катушки, Ω           350 8100 23800
Примечание: при напряжении катушки ≤110Ω сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110Ω - с допуском ±15%Ω
