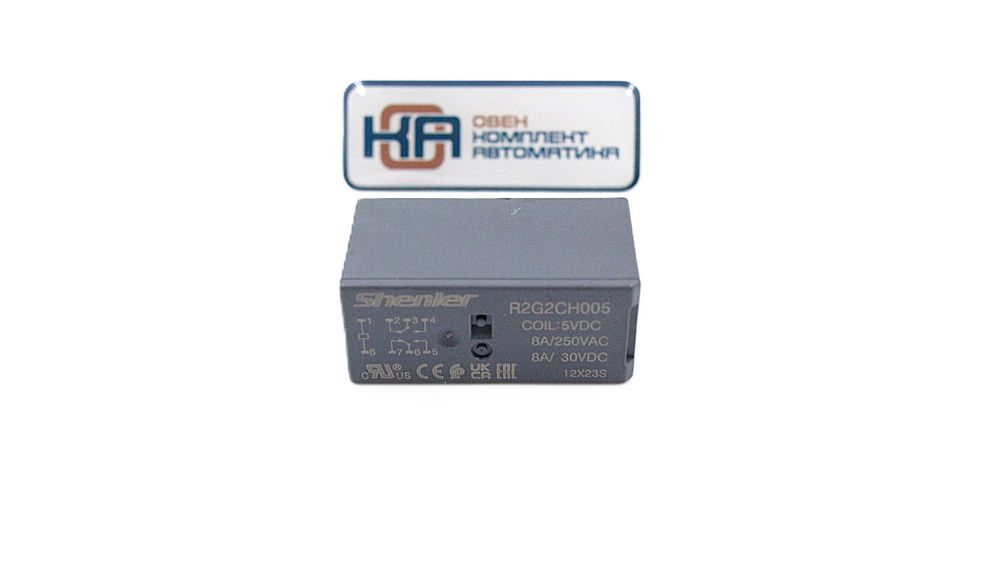

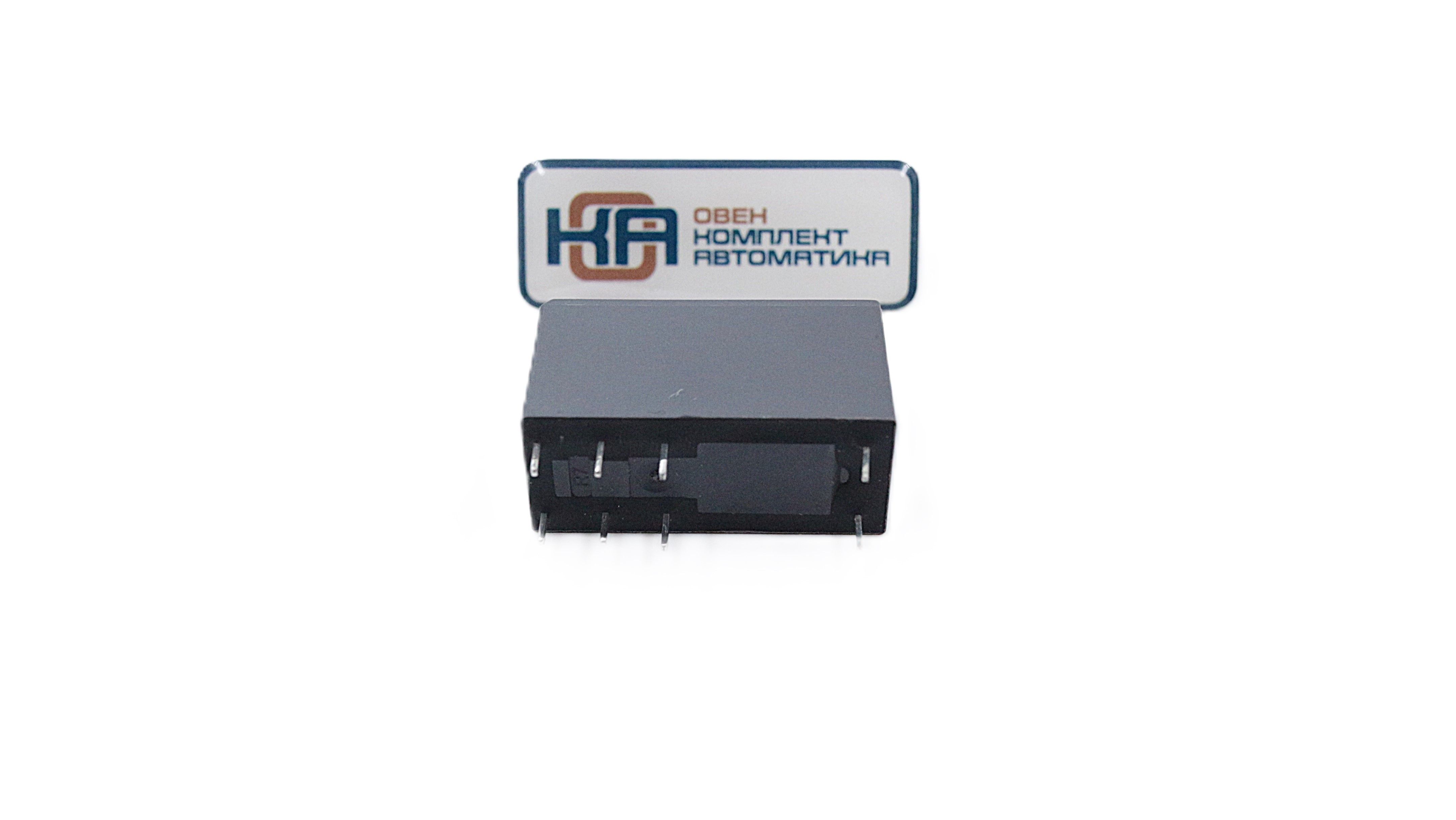

Силовое реле Shenler R2G2CH005, 2CO, 8A, 5VDC, растр. 5mm
5,0
Артикул:R2G2CH005
Количество контактов:2
Ток контактов:8
Назначение:Миниатюрные силовые
Серия:R2G
Напряжение контактов:5
Код катушки:006~110: 5~110VDC
506~740: 6~240VAC
В наличии
Средние сроки доставки по России составляют от 2 до 5 дней
В зависимости от объема заказа предоставляются скидки. Подробности уточняйте у менеджера.
Мы сейчас на связи!
Свяжемся с вами в течение 10 минут для уточнения деталей
- Описание
- Характеристики
- Доставка, оплата, гарантия
- Ответы на вопросы
Силовое реле Shenler R2G2CH005, 2CO, 8A (250VAC/30VDC), 5VDC, растр. 5mm.
Промежуточное реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.
Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.
Области применения
Оптимальны для решений в реализации дистанционного управления, в системах производства и обработки, упаковки, транспортировки, тестирования, складирования и многих других видах оборудования и автоматизированных системах управления технологическими процессами.
Основные условия эксплуатации промежуточного Реле
- Температурный диапазон -40 до 55 °С.
- Влажность 5%~85%RH.
Промышленные реле Shenler широко применяются в выходных цепях ПЛК, системах ЧПУ, робототехнике и других системах управления.
Краткие характеристики
Тип реле- 1A (1NO), 1B (1NC), 1C (1CO)
- 2A (2NO), 2B (2NC), 2C (2CO)
- O: 3,5 мм расстояние между ножками 1 полюс (5 выводов) 12А
- U: 5,0 мм расстояние между ножками 1 полюс (5 выводов) 12А
- H: 5,0 мм расстояние между ножками 1 полюс (8 выводов) 16А, 2 полюса 8А
- 006~110: 5~110VDC
- 506~740: 6~240VAC
- Система изоляции:
- Нет: класс B (макс. активная температура 130°С)
- F: класс F (макс. активная температура 155°С)
- Энергопотребление катушки:
- Нет: стандартная (400mW)
- T: чувствительная (250mW)
- Герметизация корпуса:
- Нет: стандартная герметизация
- S: защита от флюса
- Имеются различные модели большой мощности для 1 и 2 полюсов
- Высокая чувствительность при потребляемой мощности до 400 мВт
- Толщина слоя изоляции между катушкой и контактами может быть до 8 мм
- Сильная изоляция: выдерживает напряжение до 10 кВ
- Стабильная работа при окружающей температуре до 85 °C
| Характеристики контактов | Тип контактной группы | 1C, 1A, 1B | 2C, 2A, 2B | |
| Номинальный ток / номинальное напряжение | Резистивная нагрузка | 12A, 16A/250VAC, 30VDC | 8A/250VAC, 30VDC | |
| Индуктивная нагрузка | 1/2HP, 240VAC; 3/4HP, 120VAC | 1/3HP, 240VAC; 1/4HP, 120VAC | ||
| Макс. коммутируемая мощность | 3000VA, 360W; 4000VA, 480W | 2000VA, 240W | ||
| Мин. коммутируемая мощность | 170mW (17V/10mA) | |||
| Сопротивление контакта | ≤100мΩ | |||
| Материал контакта | AgSnO2 | |||
|
Электрический ресурс (110% номинального напряжения, 85°C) |
3,5мм: 1NO 12A; 1NC 6A ≥105 | 5,0мм: 2NO 8A; 2NC 4A ≥105 | ||
| 5,0мм: 1NO 16A; 1NC 8A ≥105 | — | |||
| Электрический ресурс (23°C) | 3,5мм: 1NO 12A; 1NC 12A ≥104 | 5,0мм: 2NO 8A; 2NC 8A ≥104 | ||
| 5,0мм: 1NO 16A; 1NC 16A ≥104 | — | |||
| Механический ресурс | DC ≥5 х 107 (18000 цикл/час), AC ≥3 x 107 (18000 цикл/час) | |||
| Напряжение втягивания (при 23°С) | DC: ≤70% (номинального напряжения) | |||
| Напряжение отпускания (при 23°С) | DC: ≥10% (номинального напряжения) | |||
| Максимально напряжение (при 23°С) | 130% (номинального напряжения) | |||
| Сопротивление изоляции | ≥1000МΩ (500VDC) | |||
| Рабочая мощность катушки | DC (W) | ~0.43 | ||
| AC (VA) | ~1.0 | |||
| Время срабатывания (при номинальном напряжении) | ≤10 мс | |||
| Время возврата (при номинальном напряжении) | ≤5 мс | |||
| Напряжение пробоя | Между открытыми контактами | 1000VAC/1 мин (ток утечки 1 mA) | 1000VAC/1 мин (ток утечки 1 mA) | |
| Между полюсами | — | 2500VAC/1 мин (ток утечки 1 mA) | ||
| Между контактом и катушкой | 5000VAC/1 мин (ток утечки 1 mA) | 5000VAC/1 мин (ток утечки 1 mA) | ||
| Степень защиты корпуса | IP50 | |||
| Температура окружающей среды | -40~+85 °C | |||
| Влажность | 5%~85% относительной влажности | |||
| Атмосферное давление | 86~106KPa | |||
| Ударопрочность | 10G (ударный импульс полуволны: 11 мс) | |||
| Виброустойчивость | 10~55Гц двойная амплитуда: 1,5 мм | |||
| Способ монтажа | Для монтажа в колодках и РСВ | |||
| Вес | 13г | |||
Технические характеристики катушки (23°C)
| Код катушки | 005 | 006 | 009 | 012 | 024 | 048 | 060 | 110 |
| Номинальное напряжение, VDC | 5 | 6 | 9 | 12 | 24 | 48 | 60 | 110 |
| Сопротивление катушки, Ω | 62.5 | 90 | 200 | 360 | 1440 | 5220 | 8570 | 28800 |
| Код катушки | 524 | 615 | 730 | |||||
| Номинальное напряжение, VAC | 24 | 115 | 230 | |||||
| Сопротивление катушки, Ω | 350 | 8100 | 23800 | |||||
| Примечание: при напряжении катушки ≤110Ω сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110Ω - с допуском ±15%Ω | ||||||||
