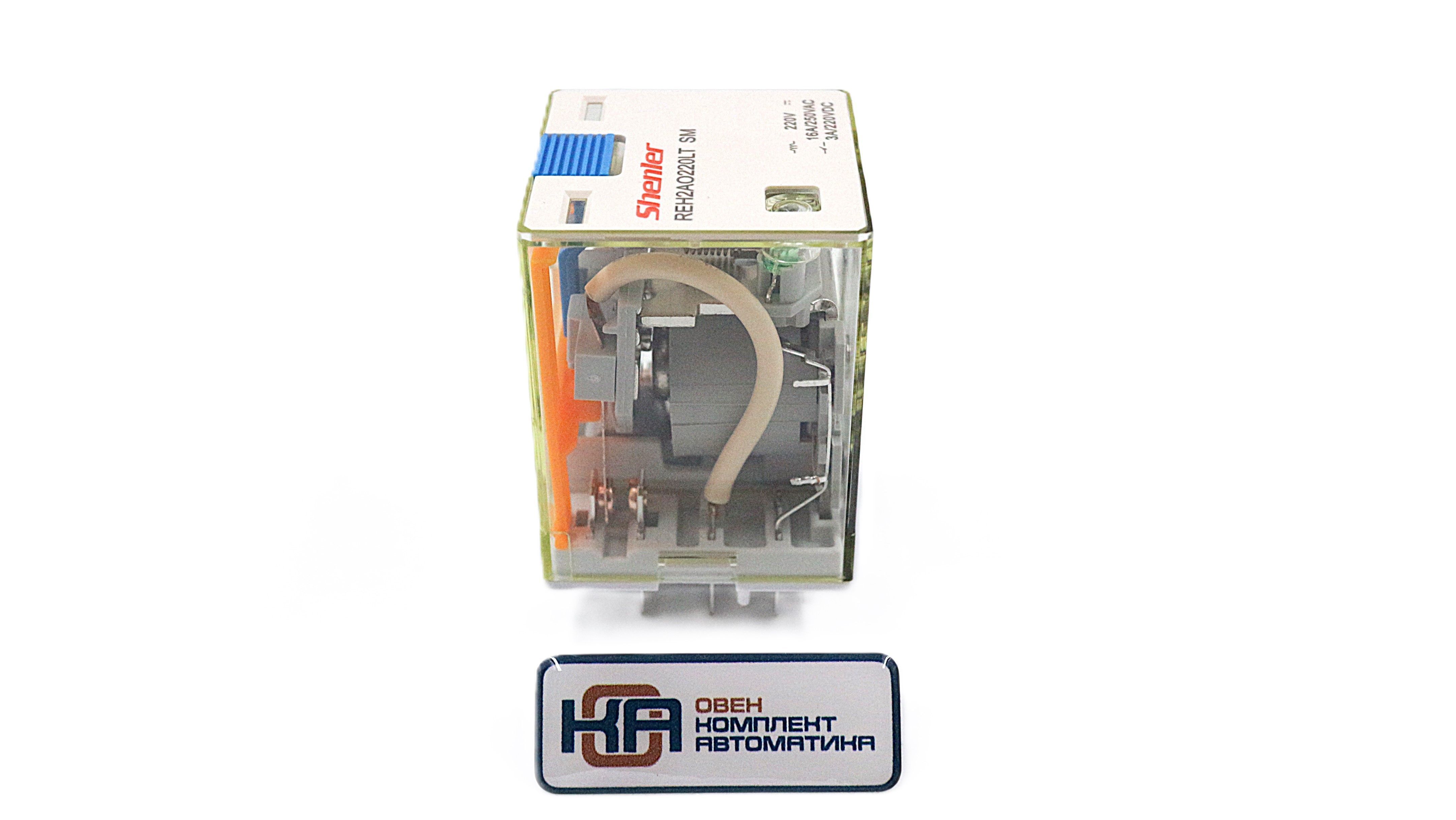

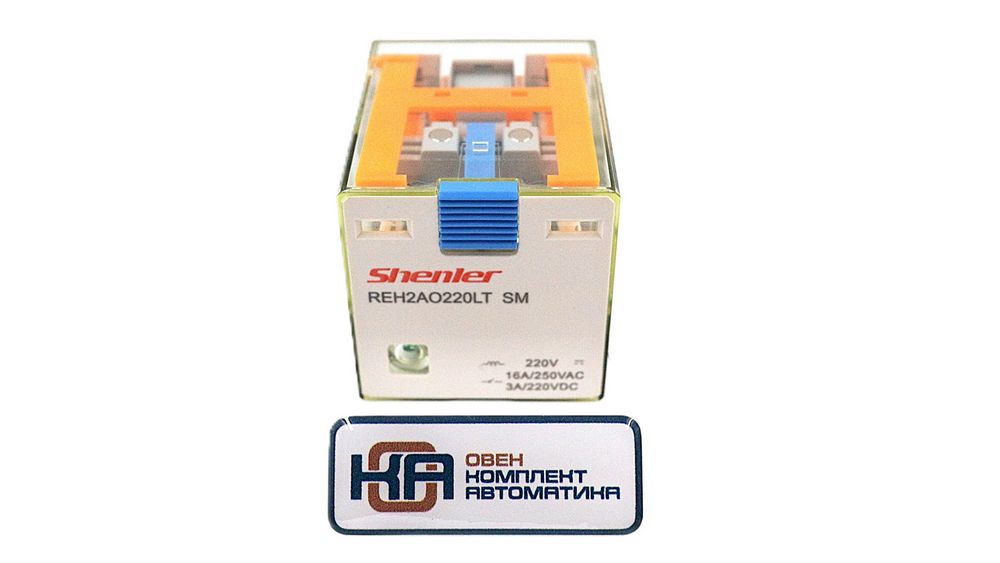

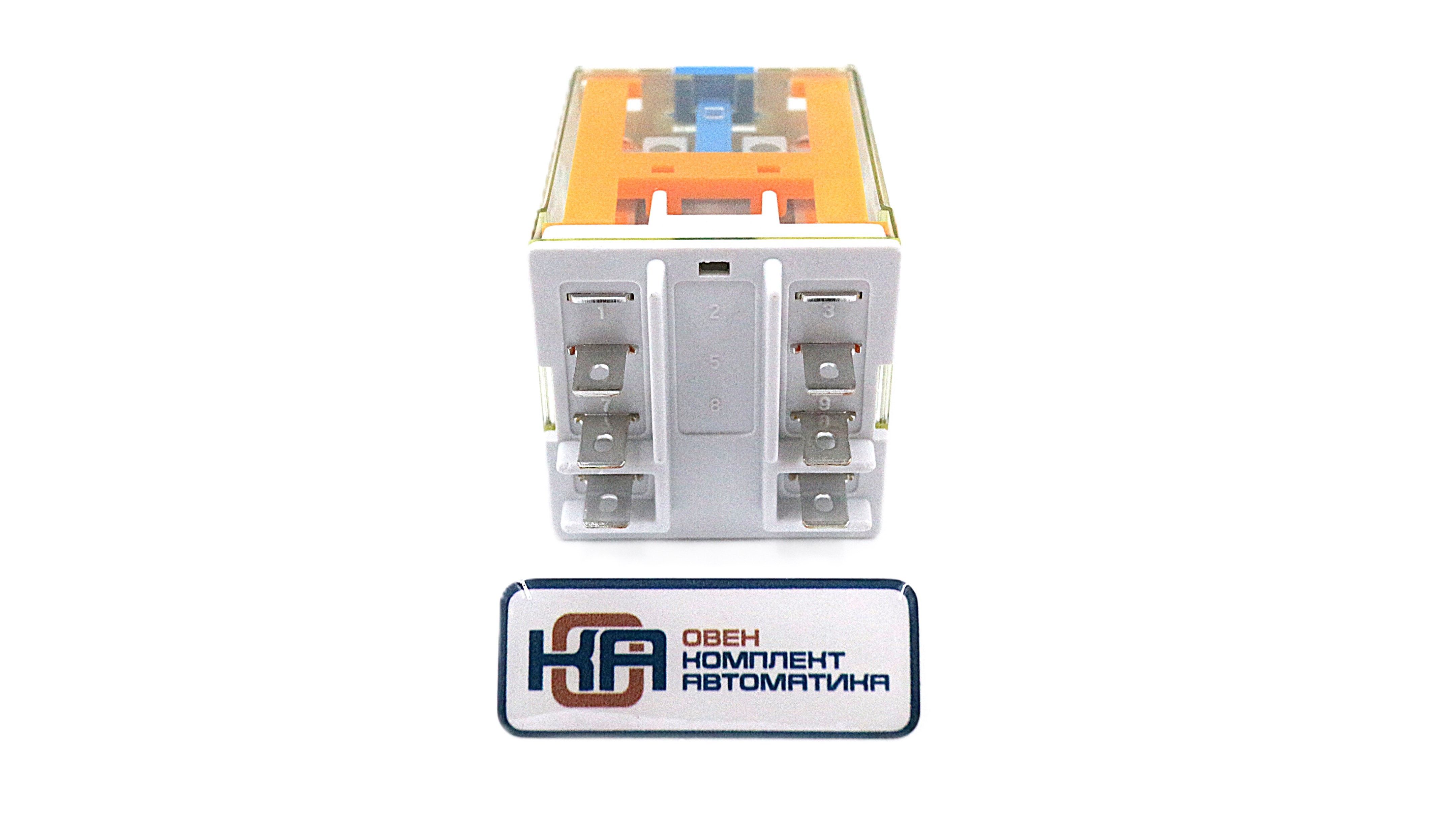

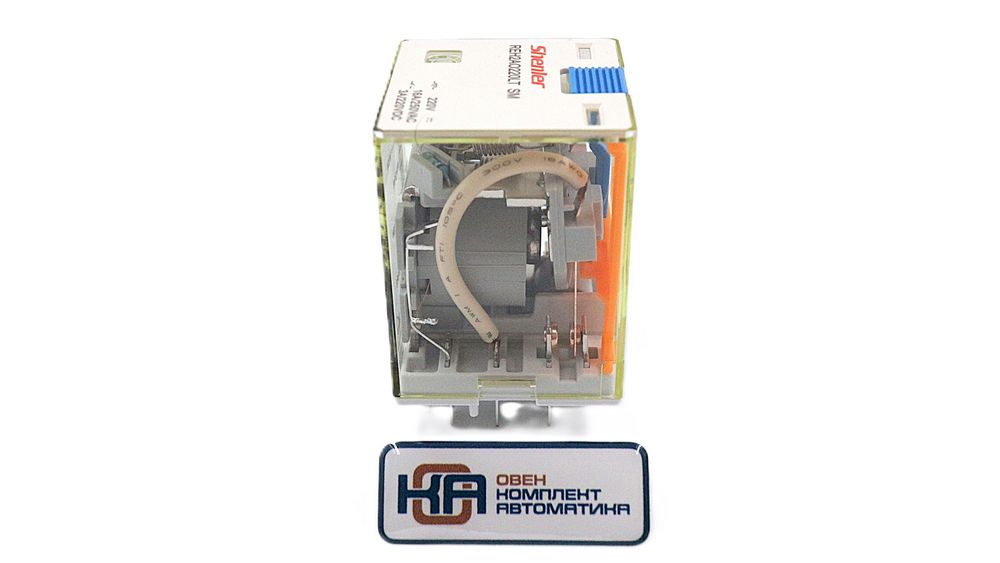

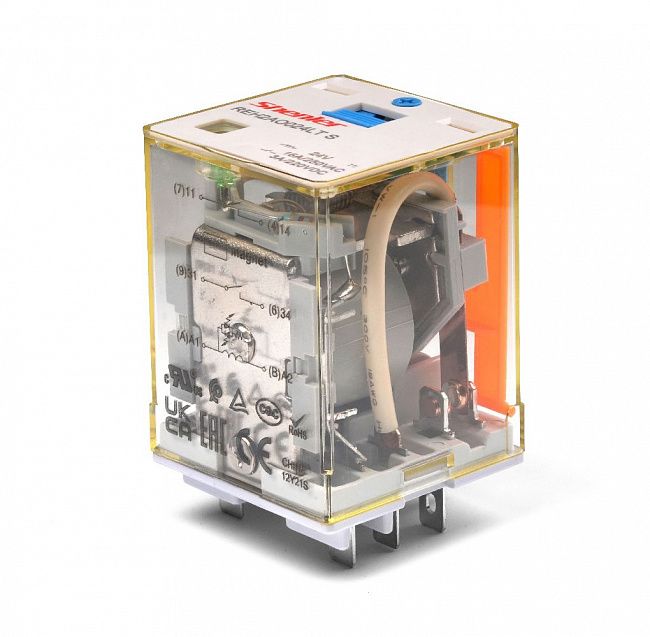

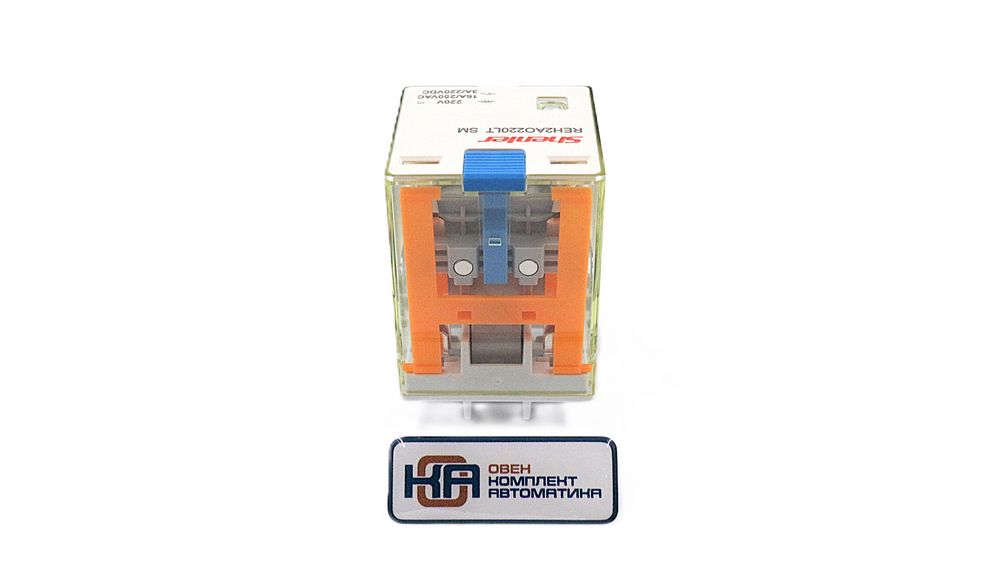

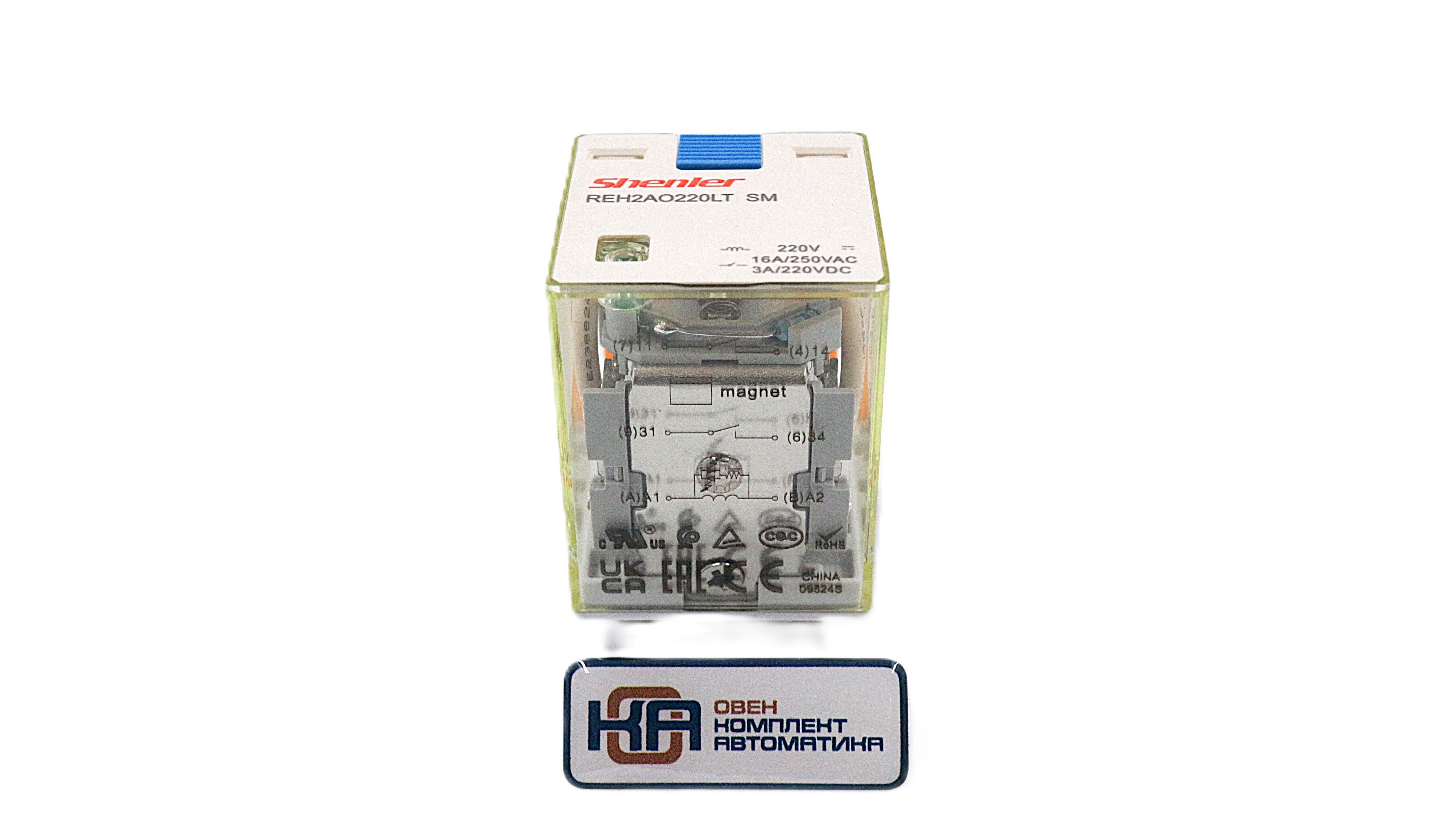

Силовое реле Shenler REH2AO220LTSM 2NO 16A 220VDC

Силовое реле Shenler REH2AO220LTSM 2NO 16A 220VDC
Артикул:
REH2AO220LTSM
Количество контактов:
2
Ток контактов:
16 А
Назначение:
Интерфейсное
Серия:
REH
Напряжение контактов:
220
Код катушки:
012~220: 12~220В DC,524~900: 24~400В AC
Силовое реле Shenler REH2AO220LTSM, 2NO, 16A, 220VDC(0,65UN). 2 контакта с нагрузкой 16 А, постоянный ток с напряжением управления 220VDC
Подробное описание
card detail icon
По запросу
Нет в наличии
О доставке
Об оплате
Подробное описание

Силовое реле Shenler REH2AO220LTSM, 2NO, 16A(400VAC)/ 10A(220VDC), 220VDC(0,65UN) rza, мех. индикация, тест-кнопка, led, магнит
Реле серии REH имеют компактный размер и высокую коммутационную способность - 1A, 2A, 3A / 16А.
Оптимальны для широкого спектра решений.
Широкий выбор вариантов дополнительного оснащения: светодиодный и механический индикатор и тест-кнопка по умолчанию, защитный гасящий диод - опция.

Металлическая фиксирующая скоба.
Большее усилие прижатия реле к колодке.
Надежная фиксация реле в контактной колодке.
Нажимная тест-кнопка.
Функция тестирования - удобство для отладки в процессе монтажа.
LED индикатор.
Дополнительные модули индикации/защиты BMD.
Контактные выводы из серебряного сплава.

Области применения

Оптимальны для решений в реализации дистанционного управления, в системах производства и обработки, упаковки, тренспортировки, тестирования, складирования и многих других видах оборудования и автоматизированных системах управления технологическими процессами.

Основные условия эксплуатации промежуточного Реле
  • Температурный диапазон -40 до 55 °С.
  • Влажность воздуха до 85%.

Промышленные реле Shenler широко применяются в выходных цепях ПЛК, системах ЧПУ, робототехнике и других системах управления.

Краткие характеристики
    Тип контактов
  • 1 контакт (A:NO, B:NC)
  • 2 контакта (A:NO, B:NC, F:1NO+1NC)
  • 3 контакта (A:NO)
    Напряжение катушки
  • 012~220: 12~220В DC
  • 524~900: 24~400В AC
    Дополнительно
  • LTS: Светодиод + тест кнопка + магнит
  • M: Специальная версия с нормированным коэффициентом срабатывания 0,65Un (только для катушки 220VDC)*
    Характеристики
  • Реле управления индуктивной нагрузкой AC/DC
  • Высокая коммутационная способность, допускается применять в качестве контактора
  • Магнит гашения дуги
  • Механический индикатор
  • Широкий диапазон катушек до 400VAC
  • Большой контактный зазор и высокая степень изоляции
Технические характеристики
Характеристики контактов Тип контактной группы 1A/2A 3A
Номинальный ток / Номинальное напряжение Резистивная нагрузка 16A/400VAC 16A/400VAC; 25A/250VAC
Резистивная нагрузка 16A/30VDC; 10A/220VDC 10A/220VDC; 25A/30VDC
Индуктивная нагрузка 3A/220VDC 12A/250VAC (cos φ =0.4); 3A/220VDC (L/R=7ms)
Ном. коммутируемая мощность (резистивная) 6400VA 6400VA; 6250VA
Ном. коммутируемая мощность (резистивная) 480W; 2200W 2200VA; 750W
Ном. коммутируемая мощность (индуктивная) 660W 3000VA (cos φ =0.4); 600W (L/R=7ms)
Сопротивление контакта ≤50мΩ
Материал контакта AgSnO2
Электрический ресурс ≥20 x 104 (600 цикл/час) ≥60 x 104 (600 цикл/час)
Механический ресурс 5000 x 104 (18000 цикл/час)
Напряжение втягивания (при 23°С) DC: ≤75% (номинального напряжения), AC: ≤80% 50/60Гц (номинального напряжения)
Напряжение отпускания (при 23°С) DC: ≥10% (номинального напряжения), AC: ≥30% 50/60Гц (номинального напряжения)
Максимально напряжение (при 23°С) 110% (номинального напряжения)
Сопротивление изоляции ≥1000МΩ (500VDC)
Рабочая мощность катушки DC (W) ~1.5
AC (VA) ~2.5
Время срабатывания (при номинальном напряжении) ≤20 мс
Время возврата (при номинальном напряжении) ≤20 мс
Напряжение пробоя Между открытыми контактами 1500VAC/1 мин (ток утечки 1 mA)
Между полюсами 4000VAC/1 мин (ток утечки 1 mA)
Между контактом и катушкой 4000VAC/1 мин (ток утечки 1 mA)
Степень защиты корпуса IP50
Температура окружающей среды -40~+55 °C
Влажность 35%~85% относительной влажности
Атмосферное давление 86~106KPa
Ударопрочность 10G (ударный импульс полуволны: 11 мс)
Виброустойчивость 10~55Гц двойная амплитуда: 1,0 мм
Способ монтажа Для монтажа в колодках
Вес 90г



Технические характеристики катушки (23°C)

Код катушки 006 012 024 048 110 220
Номинальное напряжение, DC (0,17W) 6 12 24 48 110 220
Сопротивление катушки, Ω 25 100 400 1600 8400 33000
Код катушки 506 524 548 615 730 880 900
Номинальное напряжение, DC (0,21W) 6 24 48 115 230 380 400
Сопротивление катушки, Ω 8 100 350 2200 8000 26000 27000
Примечание: при напряжении катушки ≤110В сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110В сопротивление измеряется с допуском ±15%Ω
